Как можно завести Жигули

Вопрос, как завести Жигули, у владельцев “классики” может возникнуть в 5 случаях: сломался замок зажигания, потерялся ключ, разрядился аккумулятор, не крутит стартер или на улице сильный мороз. Если не знаете как действовать в одной из таких ситуаций, то читайте статью.

Как можно заводить Жигули когда стандартный вариант с ключа невозможен отмечено в таблице.

Варианты	Ситуация
	без замка зажигания	проблемы с проводкой	нет ключа	сел аккумулятор	акб отсутствует	не работает стартер	сильный мороз
с проводов	✓	✓	✓	✘	✘	✘	✘
с толкача	✘	✘	✘	✓	✓	✓	✓
напрямую отверткой	✘	✓	✘	✘	✘	✘	✘
кривым стартером	✘	✘	✘	✓	✓	✓	✓
с подсосом*	✘	✘	✘	✘	✘	✘	✓

*подсос используется для дополнительного обогащения смеси и облегчения запуска непрогретого двигателя в любых ситуациях, но если в теплую погоду запустить холодный мотор можно и без него, то в мороз это очень проблематично.

Как завести Жигули без ключа

Знать вариант как завести ВАЗ классику без ключа нужно в случае поломки замка зажигания (заклинивание, пригорание контактов и т. д.), а также если случился облом/потеря ключа. Запустить двигатель можно просто проводами, причем двумя вариантами. Первый способ – правильно соединить те, что на замке. Второй, позволит обойтись без замка, – замкнув провода под капотом.

Как завести Жигуль с проводов

К замку зажигания на Жигулях подведено 5 проводов, из которых один (красный) запускает стартер, а еще четыре – замыкают бортовые цепи (зажигание, свет и т.д.). Отсоединив провода от замка зажигания и подсоединив их друг к другу так, как это обычно делает замок, получится завести ВАЗ без ключа.

Пошаговая инструкция как завести Жигули без замка зажигания:

Видео как завести Жигули без ключей

1. Нужно скинуть клеммы всех проводов с тыльной части замка.
2. Сверить цвета со схемой. Это нужно на случай, если после ремонта до вас кто-то менял их без соблюдения заводской расцветки.
3. Замкнуть клеммы белого и зеленого (согласно схемы), чтобы включить зажигание.
4. Соединить клеммы черного и коричневого провода для необходимости включения светотехники.
5. Для включения стартера, чтобы завести Жигуль, остается чиркнуть соединение белого и зеленого проводов с клеммой красного.

Как только мотор «схватит», необходимо сразу убрать красную клемму в сторону, чтобы вывести бендикс из зацепления с венцом.

Как завести Жигули проводами без замка зажигания

Как завести Жигули с проводов: видеоинструкция

Альтернативный способ запустить двигатель карбюраторной классики без ключа зажигания – проводами под капотом. Для этого потребуется отрезок одножильного кабеля, длиной около 1,5-2 метров. Порядок запуска такой:

1. Соединяем клемму “+” аккумулятора с клеммой “+” катушки зажигания, используя провод около 1,5 метра.
2. Второй отрезок, с длинной 50 см, тоже соединяем с плюсом АКБ но берем в руку.
3. Отсоединяем клемму зажигания, идущей к стартеру от салонной косы и касаемся этой клеммы вторым концом короткого провода.

Разблокировка руля без ключа

Если был утерян ключ, но при этом включена блокировка руля, то чтобы нормально ехать без ключей, недостаточно завестись проводами. Что делать, если руль заблокирован?

Отпереть заблокированный руль Жигулей можно тремя способами:

• перепилить запорный язычок пилой по металлу;
• попросить помочь другого «жиговода»;
• сходить в автомагазин.

Как разблокировать руль на классике ВАЗ

Для не вандальной разблокировки руля потребуются исправный замок (который и нужно позаимствовать с других Жигулей или купить), а также плоская отвертка. Порядок работ такой:

1. Отверткой снимаем металлическую накладку с личинки (секрета) замка.
2. Поддеваем и вынимаем личинку.
3. Аналогично снимаем личинку замка, к которому есть ключ.
4. Вставляем исправную личинку и разблокируем руль поворотом ключа.

Как завести Жигули прямо на стартере

Если проблема не в замке, а в проводке, и замыкание клемм ничего не дает – можно попытаться завести Жигули, подавая ток прямо на стартер в обход замка, так же как например когда не работает втягивающее либо реле стартера. Это делается замыканием контактов, воспользовавшись отверткой либо куском толстого провода.

Как завести напрямую

Запуск стартера на прямую отверткой или плоскогубцами

Заводить машину напрямую со стартера получится двумя способами. Первый, классический, – замкнув отверткой контакты силового провода и управляющий втягивающего реле. Второй, применим при проблемах с проводкой, нужно подать питание на стартер проводом прямо с АКБ.

Первый способ завести Жигули напрямую выглядит так:

1. Включаете зажигание, так как как завести Жигули отверткой без подачи питания на катушку не получится.
2. Открываете капот чтобы подобраться к стартеру, который расположен внизу со стороны АКБ.
3. Замыкаете на стартере отверткой силовой (толстый провод от АКБ) и управляющий контакт втягивающего реле (тонкий провод).
4. Быстро убираете отвертку, как только мотор заработает.

Второй способ такой же, но вам понадобится отрезок провода. Нужно:

1. Открыть капот, включить зажигание.
2. Соединить кусок провода одним концом с плюсом АКБ, а вторым – с проводом, идущим на втягивающее стартера от косы.
3. Отсоединить провод, когда мотор заведется.

Запуск двигателя Жигулей без стартера

Если не работает стартер либо сел аккумулятор, то можно завести Жигули с толкача или с кривого стартера. Каждый из методов рассмотрим подробно по отдельности.

Как завести с толкача

Толкать машину самому можно и по ровной дороге, но там нужна будет определенная техника, лучше действовать если есть горка/уклон.

Как завести машину с толкача

Запустить Жигули с разряженным аккумулятором с толкача самому можно таким способом:

1. Включить зажигание.
2. Подкачать бензин в карбюратор бензонасосом.
3. Немного вытянуть подсос для обогащения смеси.
4. Включить нейтраль и выкатить машину на ровный прямой участок.
5. Расположиться возле открытой водительской двери, взяться за стойку и разогнать машину до скорости около 10 км/ч.
6. Когда скорость набрана – заскочить на сиденье, нажать сцепление и газ, включить вторую передачу (первая быстро гасит скорость из-за высокой частоты движения поршней).
7. Как только двигатель начнет схватывать – «поиграть» сцеплением, нажимая и отпуская, чтобы он начал стабильно работать.

При наличии помощника или другой машины все проще. Достаточно:

1. Зацепиться тросом или попросить помощника толкать и сесть за руль.
2. Когда машина-буксир или помощник наберет скорость – нажать сцепление и включить передачу.
3. Как только мотор заработает – нажать сцепление и снова включить нейтраль, остановиться (если толкает человек) или дать сигнал остановки буксирующему и тоже остановиться за ним.

Запуск мотора вручную

Еще один способ, как завести Жигули, если не работает стартер – это запуск с «кривого». Так можно запустить старые ВАЗ классического семейства имеющих функцию ручного стартера (есть отверстие в шкиве коленвала и в бампере). Чтобы завести ВАЗ кривым стартером, нужно:

Запуск ВАЗ-а с кривого стартера

1. Установить нейтральную передачу.
2. Включить зажигание.
3. Открыть подсос.
4. Подкачать бензин в карбюратор.
5. Вставить кривой стартер.
6. Взять ручку так, чтобы все пальцы находились с одной стороны (большой вместе с остальными, а не напротив).
7. Крутить ручку до запуска (сверху вниз по часовой стрелке).

Как завести Жигули без аккумулятора

Если под рукой совсем нет аккумулятора (украли, закоротило банку и т.д.) – просто так запустить машину не выйдет. Дело в том, что на классическом семействе ВАЗ (как и большинстве авто) используется генератор, требующий внешнего возбуждения. Чтобы возбудить обмотки, понадобится хоть какой-то источник тока, способный выдать около 12 вольт. Можно попробовать и меньше, но если источник будет совсем слабым (вроде литиевой батареи от портативной электроники) – не факт, что получится.

То есть, без внешнего питания ничего не выйдет, а вот при его наличии можно завести Жигули без аккумулятора одним из способов, описанных выше (с толкача, с горки, с кривого, тросом).

Для возбуждения генератора надо:

1. Соединить минусовой контакт источника тока с массой (например, корпусом генератора или минусовой клеммой для АКБ).
2. Снять с генератора клемму возбуждения (тонкий провод).
3. Подключить источник тока плюсом к клемме на генераторе.
4. Попытаться запустить машину, используя один из способов пуска без стартера.
5. После запуска мотора убрать источник тока и вернуть клемму возбуждения на место.

Как заводить Жигули в мороз

Так выглядит подсос на ВАЗ-2107

При наступлении сильных морозов многие владельцы Жигулей испытывают проблемы с запуском, причины которых кроются в усталости АКБ, загустении масел, и в тонкостях работ карбюратора или ГБО из-за трудности испарения. Чтобы завести эту машину зимой придется работать подсосом, греть карбюратор и выжимать педаль сцепления при прокручивании стартером.

Запуск двигателя Жигулей в сильный мороз

Чтобы завести классику ВАЗ в сильный мороз, нужно всего лишь вооружиться бутылкой с горячей водой. Для запуска необходимо:

1. Набрать в бутылку горячей воды. Для удобства можно проделать в пробке отверстие и вставить туда трубку.
2. Открыть капот и вручную накачать бензина в карбюратор.
3. Поливать горячей водой впускной коллектор, идущий от карбюратора до его нагрева.
4. После того, как коллектор прогреется (а от него станет теплее и карбюратору), включить зажигание и вытянуть подсос на середину или сильнее.
5. Выжав педаль сцепления, для снятия нагрузки с мотора, завести мотор со стартера. Для упрощения смесеобразования можно делать прогазовки.
6. Если с первого раза не вышло – выждите минуту и повторите запуск стартером снова.

Как запускать карбюраторный двигатель Жигулей зимой

Как заводить Жигули с подсосом в мороз – видео

Как заводить машину на газу зимой

Если бензина не осталось, а ударили морозы – придется немного больше заморочиться, так как завести ВАЗ на газу зимой сложнее. У пропан-бутана относительно высокая температура кипения (от -1 до -42, зависимо от пропорций газов в смеси) и при испарении он дополнительно отнимает тепло, хуже воспламеняется.

Куда нужно лить горячую воду чтобы отогреть редуктор

Для запуска от ГБО нужно прогревать не только коллектор, но и редуктор газового оборудования. Сделать это можно точно так же, используя бутылку с горячей водой. Грейте редуктор потихоньку поливая на него кипятком. Включив кнопку ГБО, вытяните на половину ручку подсоса (можно минутку подержать ногу на нажатой педали акселератора), запускайте двигатель так само с выжатым сцеплением. Заведенному двигателю дайте еще поработать с подсосом, но при этом не стоит давать газу выше 1200 оборотов до прогрева иначе редуктор замерзнет и тогда без бензина уже не обойтись.

Как завести инжекторные Жигули

Проблемы запуском двигателя ВАЗ инжектор могут возникать реже, но в зависимости от ситуации, сделать это может быть как проще так и сложнее.

Нюансы и отличие в запуске инжекторных Жигулей:

• завести инжекторный Жигуль без ключа можно так, как и карбюраторные;
• нет возможности завестись с кривого стартера;
• запуск с севшей АКБ или вовсе без аккумулятора может вызывать больше трудностей.

Главной проблемой инжекторных моторов на классике является наличие бензонасоса и ЭБУ, которым без питания – никак. Чтобы мотор завелся, насос должен накачать давление в рампе, а «мозги» – иметь достаточно питания, чтобы считывать датчики и управлять зажиганием. Поэтому для заводки надо раздобыть хоть немного живой АКБ, выдающий какое-то напряжение либо запускать методом “прикуривания”.

Источник

Ток запуска ваз 2107

Нет зарядки на Ваз 2107- ищем причину

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то “виноватым” может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить “кто виноват” можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера

и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2 – запускаем двигатель.

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе “плюс” с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма “61” генератора Ваз-2107

Если “плюс” есть– проверяем “таблетку” (она же “шоколадка”) и генератор.

“Плюса” нет– придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель

Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается

выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать, потребуется заменить диодный мост.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания. Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Что делать, если аккумулятор «кипит»

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Напряжение слишком высокое (перезаряд)

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

Источник

Какая мощность стартера у автомобилей

Стартер автомобиля — электрический мотор постоянного тока, который применяется для пуска ДВС (двигателя внутреннего сгорания).

В момент активации стартера (например, после поворота ключа в замке зажигания) устройство вращает коленчатый вал, имитируя работу двигателя.

После воспламенения горючей смеси в камере сгорания мотор переходит на автономный режим работы, а стартер отключается.

Основные технические характеристики

В процессе ремонта или замены стартера важно знать его технические характеристики.

К основным параметрам стоит отнести:

• Мощность — показатель, который определяется минимальной пусковой частотой вращения, а также сопротивлением прокручивания коленвала. Параметр зависит от типа транспортного средства. Так, у легковых машин мощность стартера равна 1-2,2 кВт, у грузового транспорта — 4-8 кВт, у тракторов —1,6-4 кВт, а у специальной техники — до 9 кВт. Параметр может меняться с учетом типа двигателя. Чтобы выяснить параметр мощности стартера машины, достаточно заглянуть в паспорт машины.
• Момент сопротивления прокручиванию. В автомобильном стартере показатель зависит от объема мотора. Чем выше последний, тем больше момент сопротивления.
• Минимальная пусковая частота. Этот параметр зависит от особенностей цикла зажигания в моторе, а также условий образования горючей смеси. Так, в двигателях, работающих на бензине, устанавливается стартер с пусковой частотой 40-50 оборотов в минуту. Если речь идет о моторе грузового авто или дизеле, этот параметр равен 80-250 оборотов в минуту.

Даем определения

При изучении особенностей стартера стоит выделить следующие термины:

• Мощность стартера — параметр, который характеризует количество энергии, развиваемое мотором постоянного тока в процессе пуска двигателя. Паспортная и номинальная мощности равны, когда вращение стартера происходит без нагрузки. В момент запуска возникают пусковые токи, которые больше номинального в несколько раз.
• Минимальная пусковая частота — параметр, по которому можно судить о частоте вращения коленвала при оптимальных условиях образования смеси и зажигания.
• Момент сопротивления прокручивания — величина момента вращения сопротивления прокручиванию вала мотора.

От чего зависит срок службы устройства?

Ресурс стартера автомобиля во многом зависит от нескольких факторов — уровня износа двигателя, емкости АКБ, а также пробега транспортного средства.

Средний срок жизни наиболее изнашиваемых элементов (втулки, муфты и ротора) равен 80-120 тысячам километров. В целом стартер автомобиля служит 5-6 лет при интенсивной эксплуатации автомобиля.

При эксплуатации в условиях большого города ресурс снижается до 3-4 лет. Чтобы продлить срок службы стартера, требуется три компонента:

• Принятие профилактических мер;
• Своевременная диагностика неполадок;
• Квалифицированный ремонт.

Как рассчитать пусковой ток?

Часто в распоряжении автовладельца имеется только мощность стартера и номинальное напряжение (12 или 24 Вольта).

Расчет пускового тока производится по формуле:

I=P/U,

где U — напряжение, В.

P — мощность, которая указывается в паспорте автомобиля, В*А.

Мощности и характеристики стартеров разных машин

Стартеры многих авто имеют индивидуальные параметры. Рассмотрим некоторые варианты.

Стартер «классики» отличается следующими параметрами:

• Мощность (номинальная) — 1,3 кВт (1300 Вт);
• Ток в заторможенной позиции — 500-550А;
• Ток на ХХ (без реле) — 35-60А;
• Номинальный ток — 260-290А.

Источник

Lada 2107 Рабочая лошадка › Logbook › Запуск двигателя с кнопки Установка и испытания.

Вот появилось немного свободного времени и я решил все таки доделать начатое.

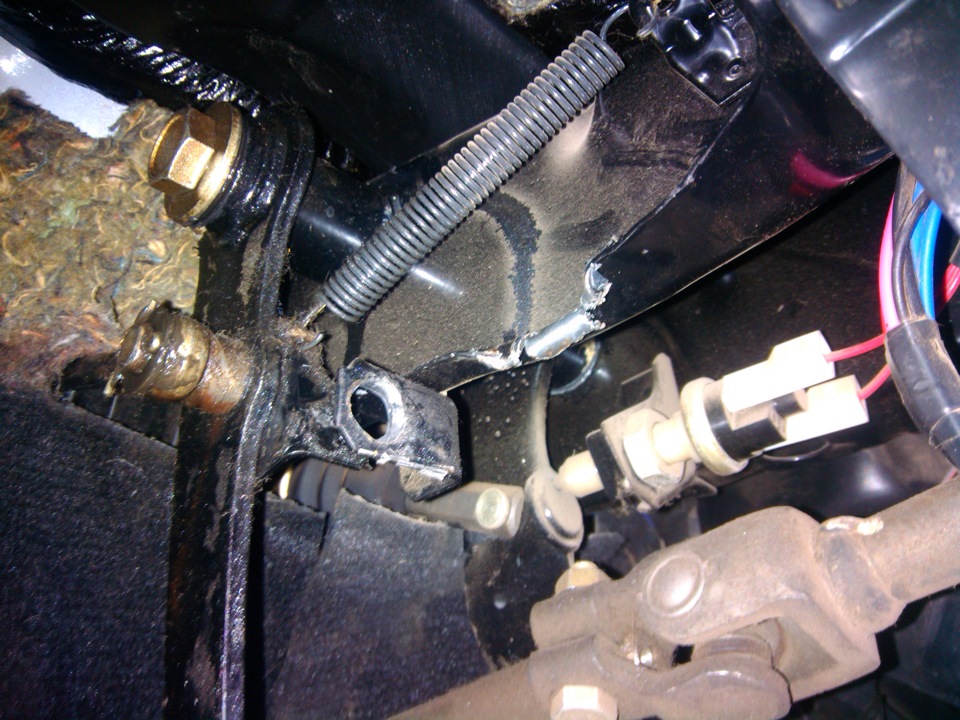

Начал с установки датчика на педаль сцепления. В роли датчика здесь выступает лягушка от тормозов.

Благо место для крепления там есть. Убираем упор педали, расверливаем отверстие и прикручиваем лягуху. Все просто.

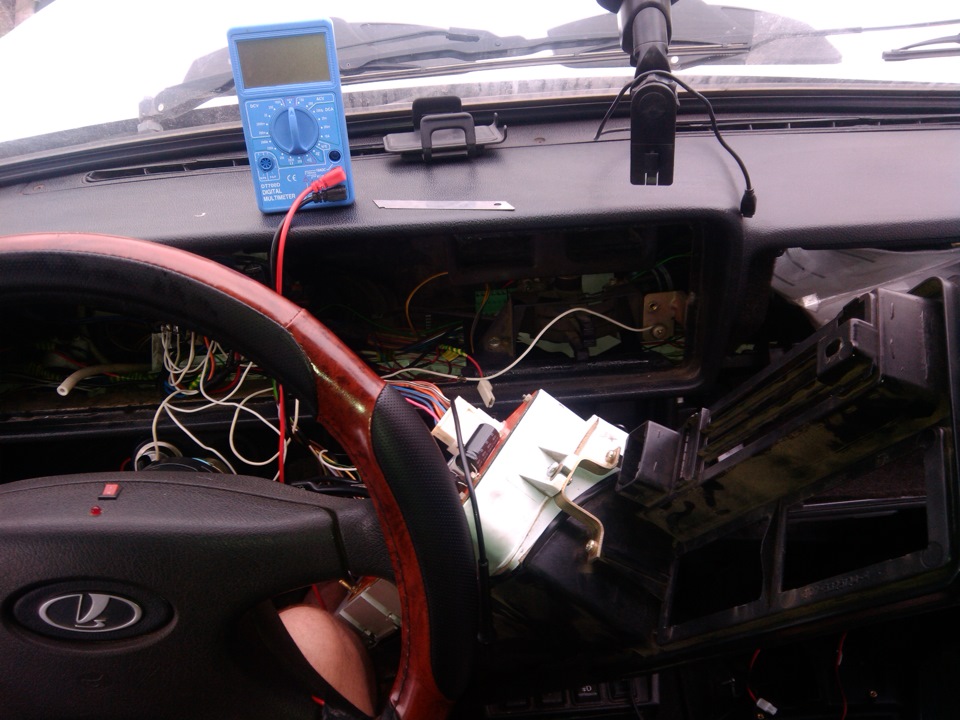

Дальше отключаем клемную колодку от замка зажигания. И вынимаем все провода из нее. Потом подсоединяем провода к реле нашего блока управления. Есть черный провод который не подключается к блоку его нужно припоять к розовому проводу. Черный провод отвечает за работу дворников и световые приборы.

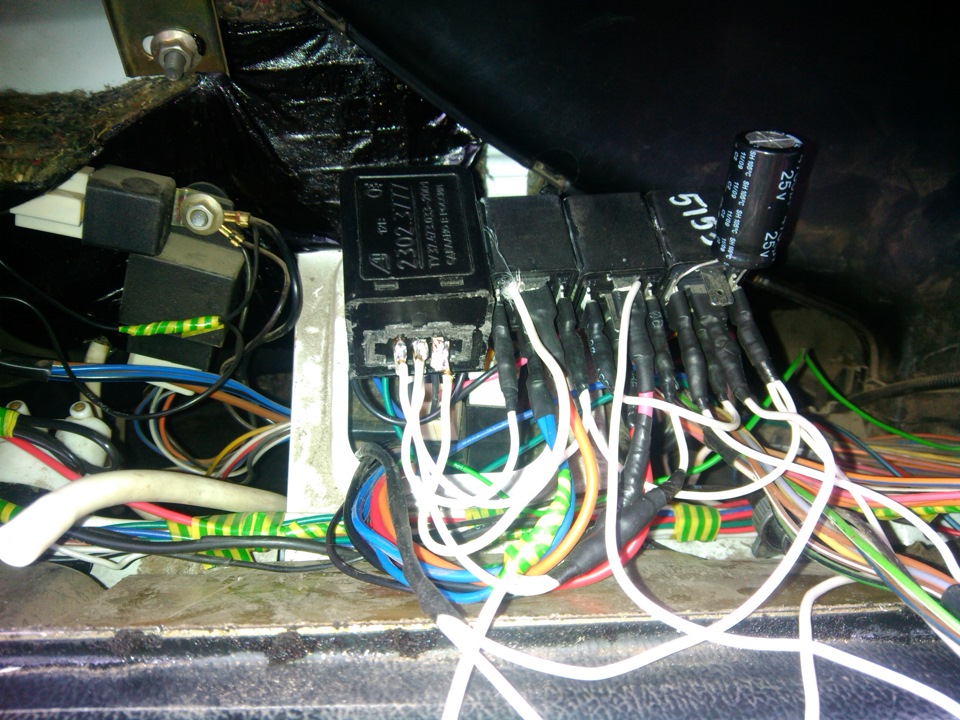

Далее подключаем секретный тумблер, который будет обесточивать систему запуска. И прячем его в секретном месте. Это +1 бал к безопасности :))))

Подключаем кнопку, я использовал кнопку открытия багажника. И проверяем всю систему в деле.

В ходе испытаний выявились небольшие недочеты.
1. Это включение защитного реле. Сигнал с лампы заряда аккумулятора взял сразу с косы, которая подключается к приборки. Я думал что когда горит лампочка то с генератора подается на нее 12 в. Но на самом деле 12 в на лампочку подается с другой стороны с общего + в приборки, а на гене коммутируется ноль. А когда идет заряд то от гены идет 12 в, на лампе получается с 2 сторон + и она гаснет. Поэтому защитное реле у меня работало в противоположной последовательности от моих расчетов. Эта неприятность вылечилась легко. Так как реле 5-ти контактное просто перебросил провод от выхода с разомкнутых контактов на замкнутые. Тобишь когда лампа горит подается сигнал на запуск стартера а когда гаснет реле переключается и стартер не запускается.
2. Вторая проблема опять же связана с этим реле. При включении зажигания в течении пару секунд идет дребезг реле. Лечится тоже просто. Параллельно ставим конденсатор и дребезг пропадает.
3. С третьей неприятность пока не решил что делать. Дело в том что в описании работы всей этой системы было описана такая последовательность работы.
Нажимаем на кнопку — включается зажигание
Нажимаем педаль сцепления и нажимаем кнопку второй раз — запускается двигатель.
У меня же когда нажимаешь кнопку второй раз с нажатой педалью то включается стартер но гаснет зажигание. ((((
А чтобы завести машину нужно сразу нажать педаль и нажать на кнопку тогда сразу включается зажигание и запускается стартер.
Есть еще небольшие просчеты в моей схеме которые буду исправлять в следующих версиях.
На момент написания статьи кнопка только была установлена и проверку дорогой еще не прошла. Там дальше видно будет что необходимо доработать.

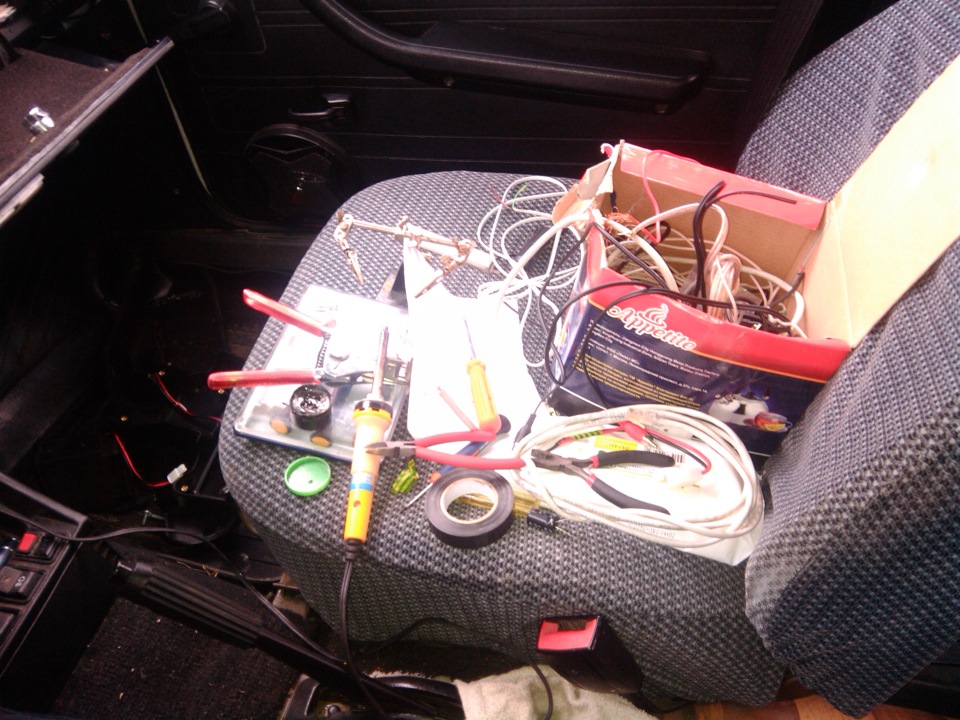

Так как у меня нет гаража то все приходится делать прям в машине и вот такой хаос в ней творился.

Так же снял небольшое видео о работе системы. Это мое первое подобное видео так что не судите строго.

Всем удачи. Не подстраивайтесь под машину. А подстраивайте ее под себя.
