Ток при 110 кв в лэп



Как определить напряжение ЛЭП?

Большинство обывателей никогда не задумывается об окружающих их линиях электропередач. Чаще всего такое отношение обуславливается отсутствием практического использования этого знания в быту, однако в некоторых ситуациях такая осведомленность может обезопасить от поражения электрическим током и даже спасти жизнь. Поэтому далее мы рассмотрим, как определить напряжение ЛЭП посредством доступных вам факторов.

Классификация ВЛ

Специалисты в области электротехники прекрасно ориентируются не только в обслуживаемых электроустановках, но и в мерах безопасности, которые необходимо соблюдать при выполнении работ и нахождении в непосредственной близи от трасы ВЛ. Однако если вам чужды понятия электробезопасности в части эксплуатации электроустановок, то все попытки порыбачить под опорами ВЛ или произвести какие-либо погрузочно-разгрузочные работы в охранной зоне могут закончиться плачевно.

Именно для предотвращения поражения электрическим током все ваши действия должны производиться в безопасной зоне. Чтобы определить это пространство или зону ЛЭП, вы должны иметь хотя бы элементарные представления о существующих разновидностях.

Все ЛЭП можно разделить по нескольким категориям в зависимости от величины номинального напряжения:

  • Низковольтные – это ЛЭП, используемые для питания напряжение до 1 кВ, чаще всего на 0,23 и 0,4 кВ;
  • Среднего напряжения – номиналом в 6 и 10 кВ, как правило, применяются в распределительных сетях для питания объектов на расстоянии до 10 км, на 35 кВ для питания поселков, передачи электроэнергии между ними;
  • Высоковольтные – это ЛЭП электрических сетей между городами, подстанциями на 110, 154, 220 кВ;
  • Сверхвысокие – в них напряжение передается на большие расстояния с номиналом 330 и 500 кВ;
  • Ультравысокие – используются для питания от электростанции до распределительных узлов, передают напряжение номиналом в 750 или 1150 кВ.

В целях безопасности для каждого из типа линий предусмотрено расстояние вдоль воздушных ЛЭП, как на постоянной основе, так и при выполнении каких-либо работ. Эти величины регламентированы п.1.3.3 «Правил Охраны Труда При Работе В Электроустановках«, которые приведены в таблице ниже:

Таблица: допустимые расстояния до токоведущих частей, находящихся под напряжением

Таблица допустимые расстояния до токоведущих частей

Виктор Коротун / Заметки Электрика

Соблюдение вышеперечисленных минимальных расстояний обязательно, так как их несоблюдение приведет к пробою воздушного промежутка . Также существует охранная зона высоковольтных ЛЭП, в которой запрещается строительство домов, размещение технических средств и постоянное нахождение человека.

Определение напряжения ЛЭП

Разумеется, что кабельные линии электропередач в большинстве своем скрыты, да и находящиеся на открытом воздухе далеко не всегда можно различить визуально.

А вот воздушные линии можно определить по:

Буквенная маркировка на опоре

  • Типу применяемых в ЛЭП опор;
  • Внешнему виду и числу изоляторов;
  • Проводам;
  • Размеру охранной зоны;
  • Буквенной маркировке на опорах (Т – 35кВ, С – 110кВ, Д – 220кВ).

Буквенная маркировка на опоре

Поэтому далее рассмотрим систему определения величины напряжения ЛЭП по основным визуальным критериям.

По количеству проводов

В зависимости от числа проводов все ЛЭП подразделяются таким образом:

  • На напряжение 0,23 и 0,4кВ число проводов будет составлять 2 и 4 соответственно, в некоторых случаях присутствует еще один провод заземления;
  • Для напряжения ВЛ 6 – 10кВ используются 3 провода;
  • В линиях от 35 до 220кВ один провод для каждой фазы, помимо них могут монтироваться провода грозозащиты. Нередко на опорах ЛЭП устанавливаются сразу две линии то есть 6 проводов.
  • При напряжении 330кВ и выше фаза выполняется не одним, а несколькими проводами, уже применяется расщепление фазных проводов для минимизации потерь.

По внешнему виду опор

Помимо этого, многое можно сказать о напряжении в ЛЭП по виду установленных опор. Как указано в таблице выше, каждый номинал напряжения имеет допустимое минимальное безопасное расстояние. Поэтому, чем он больше, тем выше располагаются провода. Соответственно, габариты и конструкция опоры должна обеспечивать допустимые расстояния в стреле провеса.

Сегодня опоры подразделяются по материалу, из которого они изготовлены:

  • деревянные;
  • металлические;
  • железобетонные.

По конструктивному исполнению встречаются:

  • стойки;
  • мачтовые;
  • портальные.

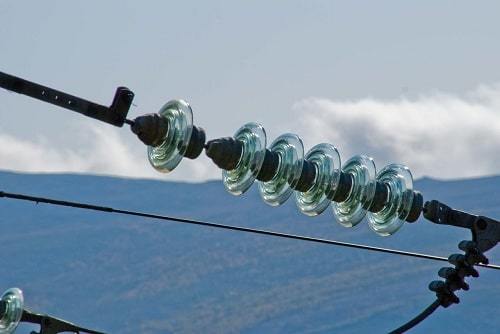

Внешнему виду и числу изоляторов

Чем выше напряжение в ЛЭП, тем большей электрической прочностью должны обладать изоляторы. Соответственно сопротивление электрическому току повышается за счет увеличения длины пути тока утечки, чем выше напряжение, тем больше сам изолятор, тем больше ребер расположено на рубашке, помимо этого ребра могут усиливаться несколькими кольцами. Еще одним приемом для повышения диэлектрической устойчивости ЛЭП по отношению к опоре является сборка из нескольких последовательно включенных изоляторов – гирлянда ВЛ.

Чем больше гирлянды изоляторов, тем выше разность потенциалов они могут выдержать, однако не стоит путать с параллельно собранными изоляторами, они предназначены для повышения надежности в местах прохода ЛЭП над дорогами, другими линиями, коммуникациями и сооружениями.

Фото примеры внешнего вида

Чтобы сопоставить изложенную выше информацию с ее практической реализацией следует разобрать особенности каждого класса напряжения. Для лучшего понимания, как неискушенному обывателю с первого взгляда определить величину напряжения в ЛЭП, рассмотрим наиболее распространенные примеры.

ВЛ-0.4 кВ

Это линии минимального напряжения, передающие питание к бытовым нагрузкам, опоры выполнены железобетонными или деревянными конструкциями. Изоляторы, как правило, штыревые из фарфора или стекла по одному на каждой консоли, число проводов 2 или 4, размеры охранной зоны составляют 10м.

ВЛ-0,4кВ

ВЛ-0,4кВ

ВЛ-10 кВ

Эти линии не сильно отличаются от низкого напряжения, как правило, имеют 3 провода, также располагаются на железобетонных стойках, значительно реже на деревянных. Охранная зона для ЛЭП 6, 10кВ составляет также 10м, изоляторы немного больше, имеют более ярко выраженную юбку и ребра.

ВЛ-10кВ

ВЛ-10кВ

ВЛ-35 кВ

Линии переменного тока на 35кВ устанавливаются на металлические или железобетонные конструкции, оснащаются крупными изоляторами штыревого или подвесного типа (гирлянда от 3 до 5 штук). Могут иметь разделение на несколько линий – три или шесть проводов на опоре, охранная зона составляет 15м.

ВЛ-35кВ

ВЛ-35кВ

ВЛ-110 кВ

Конструкция опоры для ЛЭП 110кВ идентична предыдущей, но для подвешивания проводов применяется гирлянда из 6 – 9 изоляторов. Охранная зона составляет 20м.

ВЛ-110кВ

ВЛ-110кВ

ВЛ-220 кВ

Для каждой фазы ЛЭП выделяется только один провод, но он значительно толще, чем при напряжении 110кВ, допустимое приближение не менее 25м. В гирлянде чаще всего 10 или 14 изоляторов, но в некоторых ситуациях встречаются конструкции из двух гирлянд по 20 единиц.

ВЛ-220кВ

ВЛ-220кВ

ВЛ-330 кВ

ЛЭП с напряжением 330кВ для передачи допустимой мощности уже используют расщепление, поэтому в каждой фазе присутствует два провода. В гирлянде от 16 до 20 изоляторов, охранная зона составляет 30м.

ВЛ-330кВ

ВЛ-330кВ

ВЛ-500 кВ

Такие ЛЭП сверхвысокого напряжения имеют расщепление на 3 провода для каждой фазы, в гирляндах устанавливается более 20 единиц. Охранная зона также 30м.

Читайте также:  Какова зависимость силы тока от напряжения при постоянном сопротивлении проводника

ВЛ-500кВ

ВЛ-500кВ

ВЛ-750 кВ

Здесь применяются исключительно металлические опоры, в каждой фазе используется от 4 до 5 расщепленных жил в форме квадрата или пятиугольника. Изоляторов также более 20, а допустимое приближение ограничено территорией в 40 м.

ВЛ-750кВ

ВЛ-750кВ

ВЛ-1150 кВ

Такая ЛЭП редко встречается, но в ее фазах расщепление состоит из 8 жил, расположенных по кругу. Гирлянды содержат около 50 изоляторов, а охранная зона составляет 55 м.

ВЛ-1150кВ

ВЛ-1150кВ

Видео по теме

Источник

Высоковольтные ЛЭП

16 декабря 2019

Время на чтение:

Перемещение электроэнергии осуществляется при помощи ЛЭП. Такие установки должны быть надежды, а также безопасны для людей и экологии. В этой статье говорится о том, что представляет собой воздушная линия электропередачи, а также представлено несколько простых схем.

Что это такое

Аббревиатура расшифруется как линии электропередач. Эта установка необходима для передачи электрической энергии по кабелям, находящимся на открытой местности (воздухе) и установленными при помощи изоляторов и арматуры к стойкам или опорам. За точку начала и конца линий электропередач принимают линейные входы или линейные выходы РУ, а для ветвления — специальная опора и линейный вход.

Как выглядит станция ЛЭП

Опоры можно разделить на:

  • промежуточные которые находятся на прямых участках трассы установок, их используют только для удержания кабелей;
  • анкерные в основном монтируются на прямых границах ВЛ;
  • концевые стойки — это подвид анкерных, они ставятся в начале и конце ВЛ. При стандартных условиях функционирования установки, они принимают нагрузку от кабелей;
  • специальные стойки используются для изменения положения кабелей на ЛЭП;
  • декорированные стойки, помимо поддержки, они выполняют роль эстетичной красоты.

Линии электропередач можно условно разделить на воздушные и подземные. Последние все больше набирают популярность из-за удобства прокладки, высокой надежности и снижения потерь напряжения.

Обратите внимание! Эти линии различаются методом прокладки, особенностью конструкции. В каждой есть свои плюсы и минусы.

При работе с ЛЭП необходимо соблюдать все правила безопасности, потому что во время монтажа можно получить не только травмы, но и погибнуть.

Типы используемых опор

Технические характеристики линий электропередач

Основные параметры ЛЭП:

  • l — промежутки между стойками или опорами ЛЭП;
  • dd — пространство ме­ж­ду со­сед­ни­ми кабельными линиями;
  • λλ — можно расшифровать как протяженность гир­лян­ды ЛЭП;
  • HH — высота стойки;
  • hh — самое малое разрешенное рас­стоя­ние от низкой отметки кабеля до почвы.

Расшифровывать все характеристики установок сможет не каждый. Поэтому за помощью можно обратиться к профессионалу.

Ниже представлена таблица линий электропередач, обновленная в 2010 году. Более полное описание можно находить на форумах электрики.

Чтобы понизить число ава­рий­ных выключений, которые возникают при плохих погодных условиях, линии электростанций снабжаются грозо­за­щит­ны­ми канатами, которые устанавливаются на стойках вы­ше кабелей и используются для подавления пря­мых по­па­да­ний грозы в ЛЭП. Они похожи на металлические оцин­ко­ван­ные мно­го­про­во­лоч­ные тросы или специальные уси­лен­ные алюминиевые кабели малого се­че­ния.

Производятся и используются такие устройства от молний с встроенными в их труб­ча­тый стержень оп­ти­ко-во­ло­кон­ны­ми жилами, которые дают мно­го­ка­наль­ную связь. На территориях с постоянно по­вто­ряю­щи­ми­ся и силь­ны­ми морозами, лед откладывается на провода и образуются ава­рии из-за пробивания воздушных линий при приближении про­вис­ших канатов и кабелей.

Рабочая температура линий электропередач составляет от 150 до 200 градусов. Внутри провода не имеют изоляцию. Они должны обладать высокой степенью проводимости, а также устойчивостью к механическим повреждениям.

Ниже описано, какие линии электропередач используются для передачи электроэнергии.

Два основных вида

ЛЭП используются для перемещения и распространения электроэнергии. Виды линий можно поделить:

  • по виду расположения кабелей — воздушные (находятся на открытом воздухе) и закрытые (в кабель-каналах);
  • по функциям — сверхдальние, для магистралей, распределительные.

Воздушные ЛЭП также можно разделить на подвиды, который зависят от проводников, типа тока, мощности, применяемого сырья. Ниже подробно описаны эти классификации.

Переменного тока

По типу тока ЛЭП можно подразделить на две группы. Первая из них — это линии электропередач постоянного тока. Такие установки помогают свести к минимуму потери при перемещении энергии, потому используются для передачи тока на дальние расстояния. Этот вид ЛЭП достаточно популярен в европейских государствах, но в России такие линии электропередач можно пересчитать по пальцам. Многие железные дороги работают на переменном токе.

Схема передачи энергии

Постоянного тока

Вторая группа — это линии электропередач постоянного тока, в которых энергия всегда одинакова независимо от направления и сопротивления. Почти все установки в России питаются постоянным током. Их проще произвести и эксплуатировать, но потери при перемещении тока очень часто достигают 10 кВт/км за полгода на ЛЭП с напряжением 450 кВ.

Классификация ЛЭП

Такие установки могут классифицироваться по назначению, напряжению, режиму работы и так далее. Ниже подробно описан каждый этот пункт.

По роду тока

В последние годы передача электроэнергии выполняется в основном на переменном токе. Такой метод популярен, потому что, большее количество источников электроэнергии выдают переменное напряжение (за исключением индивидуальных источников, например солнечные батареи), а главным потребителем выступают установки переменного тока.

Схема монтажа проводов ВЛ

Очень часто передача электроэнергии на постоянном токе более благоприятна. Для понижения потерь в ЛЭП, при передаче электрической энергии на любом виде тока, при помощи трансформаторов (ТТ) поднимают напряжение.

Также при выполнении передачи от установки к потребителю на постоянном токе нужно превращать электрическую энергию из переменного тока в постоянный, для этого существуют специальные выпрямители.

По предназначению

По назначению линии электропередач можно разделить на несколько видов. По расстоянию линии делятся на:

  • сверхдальние. На таких ЛЭП напряжение будет свыше 500 киловольт. Их применяют для перемещения энергии на дальние расстояния. В основном они необходимы для того, чтобы объединять разные энергосистемы или их элементы;

Классификация ВЛЭП

  • магистральные. Такие линии бывают с напряжением 220 или 380 кВ. Они объединяют друг с другом большие энергетические центры или разные установки;
  • распределительные. К этому виду относятся системы с напряжением в 35, 110 и 150 кВ. Применяются для объединения районов и малых питающих центров;
  • подводящие электрическую энергию к людям. Напряжение — не выше 20 кВ, самые популярные виды на 6 и 10 кВ. Эти ЛЭП подводят энергию к распределительным точкам, а потом и к людям в дом.

По напряжению

По базисному напряжению такие ЛЭП в основном разделяют на две главные группы. С низким напряжением до 1 кВ. ГОСТами указываются четыре основных напряжения, 40, 220, 380 и 660 В.

С напряжение выше 1 кВ. ГОСТом здесь описано 12 параметров, средние показатели — от 3 до 35 кВ, высокие — от 100 до 220 кВ, самые высокие — 330, 500 и 700 кВ и ультравысокие — больше 1 МВ. Его также называют высоковольтным напряжением.

Читайте также:  Причины поломки электродвигателя постоянного тока

ЛЭП 330 Кв

По системе функционирования нейтралей в электроустановках

Такие установки можно разделить на четыре сети:

  • трехфазные, в которых не присутствует заземление. В основном эта схема применяется в сетях напряжением до 35 кВ, где перемещаются малые токи;
  • трехфазные, в которых есть заземление с помощью индуктивности. Эту установку также называют резонансно-заземленного вида. В таких воздушных линиях применяется напряжение 3-35 кВ, где перемещаются токи большой величины;
  • трехфазные, в которых присутствует полное заземление. Такой режим функционирования нейтрали применяется в воздушных линиях со средним и высоким напряжениями. Здесь нужно использовать трансформаторы тока;
  • глухозаземленная нейтраль. Здесь работают воздушные линии с напряжением меньше 1,0 кВ или больше 220 кВ.

Процесс монтажа

По режиму работы в зависимости от механического состояния

Также бывает и такое разделения ЛЭП, где предусматривается внешнее состояние всех частей установки. Это линии электропередач в хорошем состоянии, где кабели, стойки и другие элементы почти новые. Основной акцент делается на качество кабелей и канатов, на них не должно быть механических повреждений.

Также бывает аварийное положение, где качество кабелей и канатов достаточно низкое. В таких установках необходимо проводить незамедлительный ремонт.

  • линии электропередач хорошего режима работы — все составляющие новые и не повреждены;
  • аварийные линии — при явных видимых повреждениях проводов;
  • линии монтажного вида — в процессе монтажа стоек, кабелей и канатов.

Определять состояние линий электропередач необходимо только опытному электромонтеру.

Если установка аварийная, то это может привести к ряду последствий. Например, энергия будет подаваться не постоянно, возможно короткое замыкание, оголённые провода при соприкосновении могут вызвать пожар. Если ЛЭП вовремя не подверглась монтажу и случились ненепоправимые последствия, то это может грозить огромными штрафами.

Подземные кабельные линии электропередач

Предназначение ВЛ электропередач

Такими ВЛ называются установки, которые используются для перемещения и рас­пределения электрической энергии по кабелям, находящимся на открытом воздухе и удерживающимися, при помощи специальных стоек. ВЛ устанавливаются и используются в самых различных погодных условиях и гео­графической местности, склонны к атмосферному влиянию (осадки, перепады температур, ветры).

Поэтому воздушные линии необходимо устанавливать с учетом погодных факторов, загрязнения атмосферы, требований прокладки (для города, поля, деревни) и прочее. Установка должна соответствовать ряду правил и нормативам:

  • экономически выгодная стоимость;
  • ­высокой электропроводностью, прочностью используемых канатов и стоек;
  • устойчивость к механическим повреждениям, коррозии;
  • быть безопасной для природы ичеловека, не занимать много свободной территории.

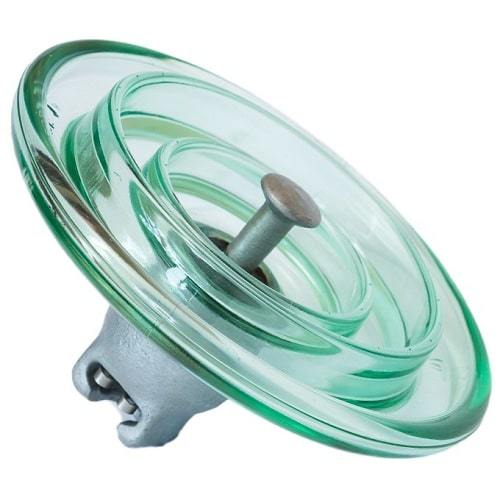

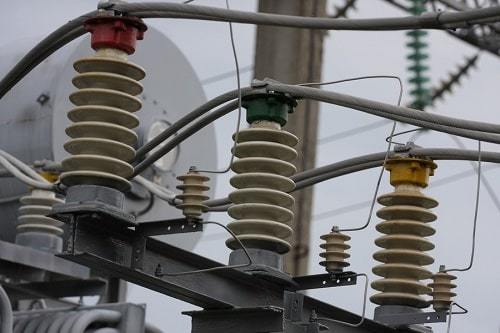

Как выглядят изоляторы

Какое напряжение ЛЭП

По определенных характеристикам, можно узнать напряжение линий электропередач по внешнему виду. Первое на что стоит обратить внимание — это изолятор. Чем больше их находится на установке, тем она будет мощнее.

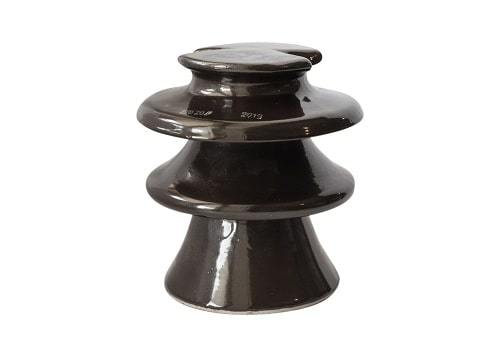

Самые популярные изоляторы воздушных линий 0,4кВ. Их обычного изготавливают из прочного стекла. По их количеству можно определяться в мощности.

ВЛ-6 и ВЛ-10 по форме такой же, но намного крупнее. Кроме штыревого фиксирования, иногда применяют такие изоляторы по аналогу гирлянд по одному/двум образцам.

Обратите внимание! На воздушной линии 35кВ чаще всего устанавливают навесные изоляторы, хотя иногда можно увидеть штыревого вида. Гирлянда складывается из трех-пяти видов.

Число роликов в гирлянде может быть таким:

  • ВЛ-110кВ — 6 роликов;
  • ВЛ-220кВ — 10 роликов;
  • ВЛ-330кВ — 12 роликов;
  • ВЛ-500кВ — 22 ролика;
  • ВЛ-750кВ — от 20 и выше.

Как узнать мощность ЛЭП

Также напряжение можно узнать по числу кабелей:

  • ВЛ-0,4 кВ число проводов от 2 до 4 и выше;
  • ВЛ-6, 10 кВ — всего три кабеля наустановке;
  • ВЛ-35 кВ, 110 кВ — для каждого изолятора свой провод;
  • ВЛ-220 кВ — для каждого изолятора один большой провод;
  • ВЛ-330 кВ — в фазах по два кабеля;
  • ВЛ-750 кВ — от 3 до 5 проводов.

В заключении необходимо отметить, что в современном мире невозможно обойтись без линий электропередач. Именно они снабжают всю страну электричеством. В настоящее время применяют воздушные и кабельные ЛЭП повсеместно.

Источник

Проектирование системы электроснабжения промышленного предприятия (мощность КЗ на шинах 110 кВ районной подстанции — 800 МВ*А) , страница 3

4. Определение сечения ВЛ 110 кВ, питающих предприятие.

Для уменьшения затрат выбираем двухцепную линию.

4.1. Полная расчетная мощность предприятия на шинах 110 кВ

31 069,45 кВт, где Pрасч.пр = Ррасч5ур + ∆Рт гпп = 25428,18 + 244,4 = 25672,58 кВт где ∆Рт гпп = 2(∆Рхх + β 2 ∙ ∆Ркз) = 2(25 + 0,9 2 ∙ 120) = 244,4 кВт, где β =0,9 – коэффициент

4.2. Расчетный ток нормального режима

81,54 А, где Uном = 110 кВ,

4.3. Для ЛЭП-110 кВ выбираем провод марки АС.

По экономической плотности тока для алюминиевых проводов jэк = 1,1 А/мм 2 ([5] с.36 табл.1.3.36).

Ближайший по сечению провод марки АС-70. Однако для двухцепных линий 110 кВ наименьшее допустимое сечение 120 мм 2 , поэтому выбираем провод марки АС-120/19. Проверяем выбранное сечение:

— по току нормального режима: Iрасч норм ≤ Iдоп; 81,54 А ≤ 390 А;

— по току послеаварийного режима ; Iп.авар. ≤ Iдоп;

2∙81,54 А ≤ 390 А; 163,08 ≤ 390 А;

— по условиям коронирования для линий напряжением 110 кВ наименьшее допустимое сечение 70 мм 2 ([2] с.243).

— по механической прочности в районах по гололеду III – IV с нормативной толщиной стенки гололеда 15 и 20 мм наименьшее допустимое сечение проводов — 50 мм 2 ([5] с.205,208).

Провод марки АС-120 проходит по всем условиям, параметры выбранного провода приведены в табл.4 ([6] с.428).

Таблица 4. Параметры провода ЛЭП-110 кВ

Эл.сопротивление 1 км пост.току при 20ºС, Ом не более

Допустимый продолжительный (длительный) ток вне помещений, А

5. Выбор схемы электрических соединений ГПП.

Выбираем схему, состоящую из двух блоков «линия – трансформатор с выключателем» с ремонтной перемычкой, на стороне НН КРУН-10 кВ, две секционированных системы шин. Схема ГПП представлена на рис.2.

Рис.2 Схема электрических соединений ГПП.

6. Выбор режима работы нейтралей трансформаторов ГПП.

В электрических сетях РАО ЕЭС России сети 110 кВ и выше работают с большими токами замыкания на землю ((Конюхова) с.18) и выполняются с глухо заземленной нейтралью, т.е. требуется заземление обмоток ВН трансформаторов ГПП. В сетях 110 кВ для уменьшения значений токов однофазного замыкания на землю до значений 3-х фазного короткого замыкания возможно разземление нейтралей части трансформаторов.

Сети 6…35 кВ работают с малыми токами замыкания на землю и работают с изолированной нейтралью (при небольших емкостных токах замыкания на землю) и с компенсированной нейтралью, т.е. заземленной через дугогасящий реактор (для сетей 10 кВ — при токе однофазного замыкания на землю, превышающем 10 А). Для сети 10 кВ принимаем изолированную нейтраль.

Читайте также:  Выпрямитель тока с алиэкспресс

7. Расчет токов к.з., выбор коммутационных аппаратов РУ ГПП и определение минимально допустимых сечений отходящих кабельных линий по термической стойкости токам к.з.

7.1 Составление схемы замещения

Составим расчетную схему, соответствующую нормальному режиму работы системы электроснабжения при параллельном включении всех источников питания. В нормальном режиме блоки линия-трансформатор работают раздельно, расчетная схема представлена на рис.3а, схема замещения – на рис.3б.

Для расчета принимаем точки короткого замыкания на выводах ЛЭП-110 кВ (К1) и на шинах РУ-10 кВ (К2). На схеме рис.3б rc, xc, rl, xl, rТВ, xТВ, rТН, xТН – соответственно сопротивления системы, воздушной линии электропередачи (ЛЭП) и трансформатора.

Расчет будем производить в относительных единицах. За базисные значения принимаем:

Sб = 800 МВА, Uб1 = 115 кВ, Uб2 = 10,5 кВ, тогда базисные токи 4,02 кА; 43,99 кА;

принимаем мощность системы Sс = Sб = 800 МВА.

7.2. Определение относительных приведенных активных и реактивных сопротивлений схемы замещения в относительных единицах

рис.3 а) – расчетная схема, б) – схема замещения

  • АлтГТУ 419
  • АлтГУ 113
  • АмПГУ 296
  • АГТУ 267
  • БИТТУ 794
  • БГТУ «Военмех» 1191
  • БГМУ 172
  • БГТУ 603
  • БГУ 155
  • БГУИР 391
  • БелГУТ 4908
  • БГЭУ 963
  • БНТУ 1070
  • БТЭУ ПК 689
  • БрГУ 179
  • ВНТУ 120
  • ВГУЭС 426
  • ВлГУ 645
  • ВМедА 611
  • ВолгГТУ 235
  • ВНУ им. Даля 166
  • ВЗФЭИ 245
  • ВятГСХА 101
  • ВятГГУ 139
  • ВятГУ 559
  • ГГДСК 171
  • ГомГМК 501
  • ГГМУ 1966
  • ГГТУ им. Сухого 4467
  • ГГУ им. Скорины 1590
  • ГМА им. Макарова 299
  • ДГПУ 159
  • ДальГАУ 279
  • ДВГГУ 134
  • ДВГМУ 408
  • ДВГТУ 936
  • ДВГУПС 305
  • ДВФУ 949
  • ДонГТУ 498
  • ДИТМ МНТУ 109
  • ИвГМА 488
  • ИГХТУ 131
  • ИжГТУ 145
  • КемГППК 171
  • КемГУ 508
  • КГМТУ 270
  • КировАТ 147
  • КГКСЭП 407
  • КГТА им. Дегтярева 174
  • КнАГТУ 2910
  • КрасГАУ 345
  • КрасГМУ 629
  • КГПУ им. Астафьева 133
  • КГТУ (СФУ) 567
  • КГТЭИ (СФУ) 112
  • КПК №2 177
  • КубГТУ 138
  • КубГУ 109
  • КузГПА 182
  • КузГТУ 789
  • МГТУ им. Носова 369
  • МГЭУ им. Сахарова 232
  • МГЭК 249
  • МГПУ 165
  • МАИ 144
  • МАДИ 151
  • МГИУ 1179
  • МГОУ 121
  • МГСУ 331
  • МГУ 273
  • МГУКИ 101
  • МГУПИ 225
  • МГУПС (МИИТ) 637
  • МГУТУ 122
  • МТУСИ 179
  • ХАИ 656
  • ТПУ 455
  • НИУ МЭИ 640
  • НМСУ «Горный» 1701
  • ХПИ 1534
  • НТУУ «КПИ» 213
  • НУК им. Макарова 543
  • НВ 1001
  • НГАВТ 362
  • НГАУ 411
  • НГАСУ 817
  • НГМУ 665
  • НГПУ 214
  • НГТУ 4610
  • НГУ 1993
  • НГУЭУ 499
  • НИИ 201
  • ОмГТУ 302
  • ОмГУПС 230
  • СПбПК №4 115
  • ПГУПС 2489
  • ПГПУ им. Короленко 296
  • ПНТУ им. Кондратюка 120
  • РАНХиГС 190
  • РОАТ МИИТ 608
  • РТА 245
  • РГГМУ 117
  • РГПУ им. Герцена 123
  • РГППУ 142
  • РГСУ 162
  • «МАТИ» — РГТУ 121
  • РГУНиГ 260
  • РЭУ им. Плеханова 123
  • РГАТУ им. Соловьёва 219
  • РязГМУ 125
  • РГРТУ 666
  • СамГТУ 131
  • СПбГАСУ 315
  • ИНЖЭКОН 328
  • СПбГИПСР 136
  • СПбГЛТУ им. Кирова 227
  • СПбГМТУ 143
  • СПбГПМУ 146
  • СПбГПУ 1599
  • СПбГТИ (ТУ) 293
  • СПбГТУРП 236
  • СПбГУ 578
  • ГУАП 524
  • СПбГУНиПТ 291
  • СПбГУПТД 438
  • СПбГУСЭ 226
  • СПбГУТ 194
  • СПГУТД 151
  • СПбГУЭФ 145
  • СПбГЭТУ «ЛЭТИ» 379
  • ПИМаш 247
  • НИУ ИТМО 531
  • СГТУ им. Гагарина 114
  • СахГУ 278
  • СЗТУ 484
  • СибАГС 249
  • СибГАУ 462
  • СибГИУ 1654
  • СибГТУ 946
  • СГУПС 1473
  • СибГУТИ 2083
  • СибУПК 377
  • СФУ 2424
  • СНАУ 567
  • СумГУ 768
  • ТРТУ 149
  • ТОГУ 551
  • ТГЭУ 325
  • ТГУ (Томск) 276
  • ТГПУ 181
  • ТулГУ 553
  • УкрГАЖТ 234
  • УлГТУ 536
  • УИПКПРО 123
  • УрГПУ 195
  • УГТУ-УПИ 758
  • УГНТУ 570
  • УГТУ 134
  • ХГАЭП 138
  • ХГАФК 110
  • ХНАГХ 407
  • ХНУВД 512
  • ХНУ им. Каразина 305
  • ХНУРЭ 325
  • ХНЭУ 495
  • ЦПУ 157
  • ЧитГУ 220
  • ЮУрГУ 309

Полный список ВУЗов

  • О проекте
  • Реклама на сайте
  • Правообладателям
  • Правила
  • Обратная связь

Чтобы распечатать файл, скачайте его (в формате Word).

Источник

Ток при 110 кв в лэп

  • Главная
  • Светильники
  • Опоры
  • Мачты
  • Молниеотводы
  • МАФы
  • Проекты
  • Доставка
  • Блог
  • Контакты
  • Общий каталог
  • Уличное
  • Промышленное
  • Архитектурное
  • Для теплиц

Изолятор ВЛ – это электротехническое устройство, необходимое для крепления и изоляции проводов на опорах ВЛ (воздушной линии электропередачи). При изготовлении изоляторов используют фарфор, стекло или полимеры.

По назначению изоляторы делятся на следующие группы:

  • Линейные. Для крепления жестких или гибких токоведущих частей. Имеют развитые ребра, которые увеличивают ток утечки и напряжение пробоя.
  • Аппаратные. Используют, чтобы отделить токоведущие части от нейтральных и заземленных элементов.
  • Проходные. Применяются, чтобы провести провод или шину сквозь конструкции, например, когда нужно выполнить ввод в подстанцию. Отделяют токоведущие части от конструкций здания и прочих заземленных предметов.

Еще изоляторы классифицируют по методу крепления:

  • Изоляторы штыревые (ИШ). Используются для фиксации на траверсах опор изолированных СИП-3 и неизолированных проводов АС. Крепятся на штырях или крюках. Встречаются на опорах ВЛ до 35 кВ.
  • Подвесные изоляторы (ПС, ПСД, ПСВ). Чаще всего производятся из закаленного стекла. При креплении собираются в гирлянду.
  • Опорные изоляторы (СА, ИО, ИОР, ОНШП). Используются для закрепления токопроводящих элементов в распределительных установках и на других видах электрооборудования. Применяются на линиях 6-35 кВ. Устанавливаются на консоли или кронштейны, к которым сверху жестко крепятся провода.
  • Стержневые изоляторы (ИС, ИОС). Используются при напряжении более 1 кВ. Бывают из стекла или фарфора, имеют винтовые ребра. Устанавливаются вертикально, как и опорные, но могут воспринимать нагрузку в любой плоскости, т. е. могут быть опорой или оттяжкой.

В первую очередь стоит разобраться, какие изоляторы чаще всего используют при разном напряжении:

  • ВЛ до 1 кВ. Применимы только штыревые изоляторы.
  • ВЛ 6-20 кВ: на промежуточных опорах – любой из видов, на анкерных – подвесные и иногда штыревые изоляторы.
  • ВЛ 35 кВ: подвесные и стержневые, также допускаются штыревые.
  • ВЛ более 110 кВ: подвесные, стержневые и опорные.

Количество изоляторов на гирлянде ЛЭП в зависимости от напряжения:

  • 35 кВ – 3-5 шт.
  • 110 кВ – 6-7 шт.
  • 150 кВ – 8-9 шт.
  • 220 кВ – 10-14 шт.
  • 330 кВ – 14-20 шт.
  • 500 кВ – 20 шт.
  • 750 кВ – от 20 шт.

Все виды опор ВЛ, которые можно узнать по числу проводов и изоляторов:

  • 0,4 кВ. Низковольтные линии, встречающиеся в населенных пунктах. Имеют обычные штыревые изоляторы, по одному на проводе.

Источник
