Как измерить силу электрического тока в цепи?

В процессе эксплуатации различного оборудования возникает необходимость проверки основных электрических параметров его работы. Это нужно как для проверки определенных характеристик, так и для ремонтных работ. Одним из наиболее сложных и опасных измерений является определение величины токовой нагрузки. Поэтому для всех начинающих электриков будет актуально узнать, как измерить силу электрического тока в цепи правильно и безопасно.

Используемые приборы

Измерить силу тока можно различными способами, однако далеко не все из них применимы в повседневной жизни. К примеру, различные измерительные трансформаторы, подключаемые в цепь, крайне неудобно переносить по дому и даже хранить на полке в гараже. Поэтому актуальными средствами измерительной техники являются амперметры, мультиметры и клещи. Далее рассмотрим детально особенности работы и применения каждого из них.

Амперметр

Это один из наиболее простых измерительных приборов, который реагирует на изменение токовой нагрузки. С электротехнической точки зрения амперметр представляет собой нулевой или бесконечно малое сопротивление. Поэтому в случае приложения напряжения только к прибору, в нем возникнет ток короткого замыкания, из-за чего амперметр включается в цепь последовательно замеряемой нагрузке. Для наглядности стоит пояснить, что измерить силу тока в розетке нельзя, так как без нагрузки (в случае разомкнутой цепи) ток в ней не протекает, на контактах розетки присутствует только напряжение, поэтому подключение амперметра напрямую приведет к замыканию.

Под электрическим током подразумевается направленное движение заряженных частиц, которое проходит через поперечное сечение проводника за определенную единицу времени. Поэтому запомните, что токовая нагрузка возникает лишь от включения бытового электроприбора к источнику питания. Включение амперметра отдельно к точке электроснабжения или отдельно к рабочему двухполюснику никоим образом не даст информации о силе тока. Если рассмотреть пример на схеме, то чтобы замерить амперы вы должны включить прибор в линию последовательно к объекту измерения:

Рис. 1. Пример подключения амперметра

Как видите, основная сложность заключается в том, что процесс измерения происходит непосредственно в момент протекания электрической энергии, соответственно, велика вероятность поражения электрическим током в случае нарушения технологии.

Чтобы избежать плачевных последствий, необходимо соблюдать такие правила:

• Подключение производится только при отсутствии напряжения;
• Измерительные провода должны быть заизолированы, а места подключения удалены от человека, при необходимости исключена возможность прикосновения к ним;
• Выведение амперметра из цепи измерения тока также выполняется при снятом напряжении.

Так как амперметр является узконаправленным прибором для измерения силы тока, его редко кто хранит у себя дома. Поэтому если вы хотите приобрести приспособление, куда выгоднее обзавестись мультиметром, который обладает значительно более широким функционалом.

Мультиметр

Этот прибор также называют тестером, Ц-эшкой, поэтому в обиходе можно встретить разные поколения мультиметра. Принцип использования мультиметра в качестве средства для измерения тока в цепи полностью аналогично амперметру, как по схеме включения, так и по предъявляемым мерам предосторожности. Однако следует отметить, что мультиметр мультиметру рознь, поэтому перед включением тестера обязательно посмотрите, подходит ли он, чтобы измерить ток в вашем случае.

Из конструктивных особенностей сразу отметим:

• Диапазон измерения – выставляется переключателем на определенную величину силы тока. Выбирается таким, чтобы предполагаемая нагрузка его не превышала, но была соизмеримой.
• Род тока – переменный или постоянный, заметьте, что некоторые модели мультиметров предоставляют возможность измерить только один вариант.
• Разделение на слаботочные и силовые измерения – такие приборы имеют отдельную шкалу на мА, мкА и отдельную для А. Также в них могут располагаться отдельные разъемы, чтобы подключить щупы.
• Наличие защиты от перегрузки при подключении измерительных устройств, обозначается отметкой unfused. Которая свидетельствует о наличии предохранителя, способного предотвратить выход со строя мультиметра от протекания чрезмерной силы тока.

По способу отображения информации все мультиметры подразделяются на циферблатные и дисплейные. Первые из них – довольно устаревшая модель, ориентироваться по ним смогут только искушенные электрики, знакомые с основами метрологии. Новичок же может запутаться в показаниях на шкале, цене деления или какими единицами измеряется нагрузка. Поэтому применение цифрового прибора куда проще и удобнее, на дисплее отображается конкретное число.

Токоизмерительные клещи

Это наиболее удобный прибор, так как чтобы измерить силу тока токоизмерительными клещами, нет нужды разрывать цепь. Конструктивно клещи представляют собой разъемный магнитопровод, в который и помещается проводник, на котором вы хотите померить силу тока. Токоизмерительные клещи имеют схожесть с тем же мультиметром, а в более продвинутых моделях вы встретите такой же переключатель с функцией определения мощности, напряжения, сопротивления, силы тока и разъемы для подключения щупов.

Как измерить силу тока в цепи

Для измерения электрического тока в цепи куда удобнее использовать современные устройства – мультиметры или клещи, особенно для одноразовых операций. А вот стационарный амперметр подойдет для тех ситуаций, когда вы планируете постоянно контролировать силу тока, к примеру, для контроля заряда батарейки или аккумулятора в автомобиле.

Постоянного тока

Разрыв электрической цепи организовывается до начала измерений при отключенном напряжении. Даже в низковольтных цепях вы можете вызвать замыкание батарейки, которое моментально приведет к потере электрического заряда. Далее рассмотрим пример измерения в цепи постоянного тока с помощью мультиметра, для этого:

Рис. 2. Использование мультиметра для измерения постоянного тока

• подключите щупы к соответствующим вводам в тестер – черный в COM, красный в разъем с пометкой mA, A или 10A, в зависимости от устройства;
• при помощи «крокодилов» соедините щупы тестера с цепью измерения последовательно;
• установите переключателем нужный род тока и предел измерений;
• можете подключить нагрузку и произвести измерения, на дисплее мультиметра отобразится искомое значение.

Но заметьте, подключать мультиметр следует на короткий промежуток времени, так как он может перегреться и выйти со строя.

Переменного тока

Цепь переменного напряжения может измеряться как мультиметром, так и токоизмерительными клещами. Но, в связи с опасностью переменного бытового напряжения для жизни человека, эту процедуру целесообразнее выполнять клещами без измерительных щупов и без разрыва цепи.

Рис. 3. Использование клещей для измерения переменного тока

Для этого вам нужно:

• переключить ручку в положение переменных токов на нужную позицию нагрузки, если она изначально неизвестна, то сразу выбирают максимальный диапазон;
• нажать боковую скобу, которая разомкнет клещи;
• поместить внутрь клещей токоведущую жилу и отпустить кнопку.
• данные измерений отобразятся на дисплее, при необходимости их можно зафиксировать соответствующей кнопкой.

Производить измерения можно как на изолированных, так и на оголенных жилах. Но заметьте, в область обхвата должен попадать только один проводник, сразу в двух измерить не получится.

Реальные примеры измерения тока

Далее рассмотрим несколько вариантов того, как подключить измерительный прибор в бытовых нуждах. При замерах батареек вам необходимо один щуп приложить к контакту батарейки, а второй к контакту нагрузки, второй контакт нагрузки подключается к свободной клемме батарейки.

Рис. 4. Измерение силы тока в цепи батарейки

Если вы хотите проверить токовую нагрузку в обмотках трехфазного электродвигателя, измерительный прибор подключается поочередно в каждую фазу или если у вас есть три амперметра, можете использовать их одновременно. Для этого щупы подключаются одним концом к выводам обмоток в борно, а вторым, к питающему проводу соответствующей фазы.

Рис. 5. Измерение силы тока в цепи электродвигателя

Способы на видео

Источник

Как измерить ампераж (силу тока) мультиметром

Мультиметр — это прибор для измерения различных электрических параметров. Он позволяет измерить постоянное и переменное напряжение, силу тока, сопротивление, а также множество специфических параметров, таких как работоспособность диодов, транзисторов, частоту сигналов. Для того чтобы знать, как измерить силу тока мультиметром, необходимо разобраться в основных принципах работы этого прибора.

• Проверка показаний мультиметром
• Измерение постоянного тока
  • Проверка батареек
  • Тест аккумуляторов измерительным прибором
  • Замер тока при зарядке аккумулятора
• Измерение переменного тока
• Определение величины напряжения

Проверка показаний мультиметром

Силу тока важно измерять при контроле правильной работоспособности приборов. Часто нужно проверить уровень зарядного тока аккумулятора для машины, ноутбука, планшета, power-bank .

Измерение тока различного характера производится разными способами внутри измеряющего прибора. Поэтому на мультиметре всегда есть элемент, задача которого выбрать параметр, режим измерения и уровень сигнала. Иногда, в более совершенной аппаратуре, уровень сигнала определяется автоматически.

Обычно параметр и режим измерения выбираются поворотом ручки на корпусе мультиметра. Выбираемые характеристики сгруппированы по их типам. Обозначаются они, как правило, так:

• Постоянный ток: A -, DCA, I -;
• Переменный ток: A

;

Постоянное напряжение: В-, DCV, U -;

Переменное напряжение: В

;

Сопротивление: Ω, R, Ом;

Определение ёмкости конденсаторов часто обозначено значком конденсатора, или буквой С;

Прозвонка диодов обычно обозначается значком диода.

Измерение постоянного тока

Чтобы померить нужные показатели, сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки — это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах. Поэтому значение на экране измерительного прибора будет отображаться в этой величине.

Чтобы понять, как замерить амперы мультиметром, нужно знать, что ток на участке цепи всегда одинаков. При включении амперметра в цепь последовательно (то есть щупы прибора присоединить к разным точкам разрыва цепи), он не будет создавать ощутимого изменения параметров схемы. При этом сможет отобразить верное значение протекающего тока. Важно присоединить измеритель в правильной полярности, то есть красный щуп — к ветви, которая идет к плюсу источника питания, а черный — к минусу. В противном случае прибор покажет отрицательные значения.

При подготовке к измерению очень важно знать, какой уровень сигнала нужно проверить. Если в цепи протекают миллиамперы, то красный щуп нужно подключить к гнезду измерителя, на котором написано V Ω мА, или стоит конкретный предел измерения (обычно это 300 — 400 мА). Если проверяется силовая цепь, значения в которой измеряются единицами ампер, то щуп нужно присоединить к гнезду с надписью, А или NA (обычно тут протекает от 5 до 10 ампер). Пренебрежение этим правилом может вывести из строя измерительный прибор. Существуют и более мощные амперметры, но они используются для специальных целей.

Правильно подключив прибор можно приступать к работе. Порядок действий, как замерить ампераж мультиметром, таков:

1. Установить щупы в подходящие гнезда измерителя, соответствующие уровню сигнала.
2. Выбрать режим постоянного тока регулятором или нажатием соответствующей кнопки на передней панели.
3. При необходимости следует выбрать уровень измеряемого сигнала регулятором или кнопкой. Уровень нужно выбирать чуть выше ожидаемого значения.
4. Подсоединить мультиметр в разрыв цепи ветви схемы, соблюдая полярность подключения.
5. Включить источник питания.

Проверка батареек

Для того чтобы оценить работоспособность простейшего переносного аккумулятора — батарейку мультиметром, достаточно проверить ее вольтаж и ампераж, при этом необязательно использовать нагрузку. Для проверки нужно установить красный провод в отверстие с надписью, А (NA), выбрать режим постоянного тока и предел измерений на передней панели мультиметра, и приложить щупы в соответствии с полярностью к выводам элемента питания — красный к плюсу, черный к минусу. Через несколько секунд на экране измерителя отобразится генерируемый элементом постоянный ток.

Если значения находятся в диапазоне 4 — 6 ампер, то батарейка «свежая» и готова к работе. При показаниях ниже 4 ампер ее можно использовать только в приборах пониженной мощности. При значениях ниже 2,5 А лучше отказаться от использования такого элемента.

Корректные значения напряжения должны соответствовать указанным на батарейке.

Тест аккумуляторов измерительным прибором

Среди параметров аккумуляторов выдаваемый ток является немаловажным. Проверить его можно мультиметром, но при этом последовательно с измерителем нужно подключить нагрузку. Нагрузкой может выступать обычная лампа накаливания. Ее сопротивление не превышает нескольких сотен Ом, и его тоже можно измерить мультиметром в режиме измерения сопротивления. Для этого нужно приложить щупы измерителя к резьбе цоколя лампы и центральному выводу. На экран будет выведено значение сопротивления.

Если считать сопротивление мультиметра не вносящим больших изменений в значения тока, то его величина должна быть равна:

I = U / R, где I — ток в цепи, ампер, U — напряжение, выдаваемое аккумулятором, а R — сопротивление нагрузки (лампы).

С этой расчетной величиной нужно сравнивать показания измерительного прибора. Если показания отличаются — возможен недозаряд аккумулятора.

Также можно проверить ток утечки аккумулятора. Если отцепить плюсовую клемму, и между ней и плюсовым выводом АКБ установить мультиметр, то он покажет утечку в бортовую сеть автомобиля. Вытаскивая предохранители в авто, можно даже узнать, какова величина утечки в разных частях бортовой сети. При некотором опыте реально не только узнать, как измерить амперы мультиметром, но и определять причины некоторых неисправностей электрики авто.

Замер тока при зарядке аккумулятора

Большинство зарядных устройств для аккумулятора автомобиля имеют индикаторы, отображающие параметры зарядки. Но если они неисправны или отсутствуют, ток заряда может показать мультиметр. При подзаряде аккумуляторной батареи можно включить в цепь зарядки измерительный прибор. Для отображения верных показаний нужно:

1. Установить красный щуп в отверстие прибора, маркированное надписью, А (NA), черный щуп обычно подключается к входу с надписью COM;
2. Выбрать режим измерения постоянного тока и уровень сигнала;
3. Последовательно соединить плюсовую клемму зарядного с черным щупом мультиметра, красный щуп измерителя соединить с плюсовым выводом аккумулятора, а минусовой вывод АКБ соединить с минусовой клеммой зарядного устройства;
4. Далее, нужно включить зарядник в сеть. Мультиметр отобразит ток, который не должен превышать 10% от значения емкости АКБ.

Измерение переменного тока

Часто возникают ситуации, когда необходимо проверить электрическую сеть здания. Таковой является и обычная электрическая сеть в многоквартирных домах. Зная о том, как замерить силу тока мультиметром в переменной сети, можно делать мелкий ремонт проводки дома.

Электрическую розетку также нельзя проверять без нагрузки. Лучшей нагрузкой для переменной сети будет лампа накаливания. Для измерений нужно выполнить следующие действия:

1. Установить красный щуп в гнездо прибора, маркированное надписью, А (NA), черный оставить в положенном ему месте;
2. Выбрать режим измерения переменного тока и уровень сигнала;
3. Последовательно с измерительным прибором присоединить к розетке нагрузку;
4. На экране прибора отобразится действующее значение тока, а лампа начнет светиться.

Так как напряжение в сети имеет переменную синусоидальную форму, то измерительный прибор показывает действующее значение, которое в 1,41 раза меньше амплитудного значения.

По предложенной методике можно делать проверки любой переменной цепи, включающей трансформаторы, индуктивности, асинхронные и синхронные двигатели.

Определение величины напряжения

Значения постоянного и переменного напряжения также можно узнать с помощью мультиметра. Для этого нужно:

1. Красный провод с измерительным щупом подключить ко входу прибора, обозначенному надписью V Ω мА, черный провод нужно оставить в гнезде с надписью COM ;
2. Регулятором измерительного прибора выбрать режим проверки постоянного или переменного напряжения (в зависимости от характеристик цепи);
3. Если требуется, выбрать уровень проверяемого сигнала;
4. Подключить щупы в схему, параллельно участку, на котором требуется измерить напряжение;
5. На экране мультиметра отобразится нужная величина.

Мультиметр — незаменимый прибор для эффективной работы с электрическими цепями и сигналами. С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому его важно всегда иметь под рукой.

Порошин Андрей

Источник

Как измерить ток в цепи с любой точностью

В ряде случаев возникает необходимость в измерении тока. Например, при контроле тока отдаваемого источником питания в нагрузку или при измерениях. Конечно можно воспользоваться мультиметром, однако его точность не так велика. Рассмотрим, как измерить ток в любой цепи..

1. Как измерить ток
2. Резистор не должен ограничивать ток в цепи
3. Выделяемая на резисторе мощность
4. Точность снятие напряжения
5. Высокоточные измерения
6. Заключение

Как измерить ток

Измерить напрямую величину тока невозможно. Для измерения величины протекающего тока, в разрыв цепи устанавливается низкоомный резистор, на котором измеряется падение напряжения.

Аналогичным образом работает и обычный стрелочный амперметр, показанный в обложке статьи. Он представляет из себя вольтметр, шунтированный низкоомной проволочкой. Но сегодня стрелочные приборы уже не так актуальны.

Рассмотрим как измерить ток источника питания через нагрузку. Однако таким же образом можно мерить ток в любой цепи, в которую вы засунете резистор.

Обычно резистор для измерения тока устанавливается в разрыв между нагрузкой и землей. Падение напряжения снимается на выводах этого резистора, т.е. между точками A и B :

Зная сопротивление резистора и величину падения напряжения на нем, по закону дедушки Ома не составит труда посчитать ток в цепи:

Из закона Ома следует, что при токе величиной в 1 Ампер на резисторе, сопротивлением в 1 Ом будет падать 1 Вольт.

В качестве резистора можно использовать и отрезок проволоки из метала с высоким удельным сопротивлением. Например из константана. Добыть такую проволоку можно из проволочного переменного резистора.

На деле лучше использовать резисторы с сопротивлением меньше 1 Ома. При выборе конкретной величины сопротивления резистора следует учитывать несколько важных моментов, которые мы сейчас и рассмотрим.

Резистор не должен ограничивать ток в цепи

Допустим у нас имеется источник постоянного напряжения в 4 вольта, который может давать ток до 1 Ампера. В таком случае можно использовать резистор в 1 Ом.

Найти максимальный ток через резистор можно из того же закона Ома:

I = 4В / 1Ом = 4 A.

Максимальный ток источника ограничивается 1 Ампером, соответственно ограничение в 4 Ампера его в принципе не касается. Однако лучше взять резистор меньшего номинала. Почему? Вникаем дальше.

Выделяемая на резисторе мощность

Чем больше величина резистора, тем проще и точнее можно измерить падающее на нем напряжение, а следовательно и ток. Но обязательно стоит учитывать мощность, которая будет выделяться на резисторе в виде тепла. Мощность (P) находится из соотношения:

P = R*I2

Для примера, если предполагается измерять токи, величиной около 10 Ампер, то на резисторе сопротивлением всего 0.1 Ом будет может выделяться около 10 Ватт тепловой энергии.

Учитывая хотя бы двухкратный запас по мощности, для нормальной работы потребуется резистор мощностью в 20Ватт, а еще лучше на 50 Ватт. Проволочный резистор такой мощности выглядит например так:

Использовать кипятильник таких размеров, крайне нерезонно по двум причинам:

• Резистор будет сильно греться, а изменение температуры вызовет изменение сопротивления.
• Такой резистор создаст приличную дополнительную нагрузку для источника в те самые 10 ватт.

Логичнее использовать резистор сопротивлением 0.01 Ом и мощностью в 2 или 3 ватта. А еще лучше использовать маломощный прецизионный резистор сопротивлением 0.001 Ом.

Точность снятие напряжения

Использование резистора со столь малым сопротивлением вызывает некоторые трудности с измерениями. Величина падения напряжения на нем может лежать не намного выше уровня шумов.

По этой причине снимать падение напряжения необходимо не относительно земли, а непосредственно между выводами резистора (точки A и B ), как это было показано выше. Иначе сопротивление соединений и наводки на них могут дать ошибку измерений более 10%.

Наилучшим решением для снятия разности напряжений между двумя точками является дифференциальный усилитель. Он обладает симметричным входом, благодаря чему хорошо подавляет синфазные помехи.

Так же усилитель имеет огромное входное сопротивление, исключающее шунтирование измерительного резистора. При этом усилитель обладает низким выходным сопротивлением и к нему можно смело подключать любой вольтметр для зрительного контроля. Подробному рассмотрению схемы дифференциального усилителя посвящена отдельная статья.

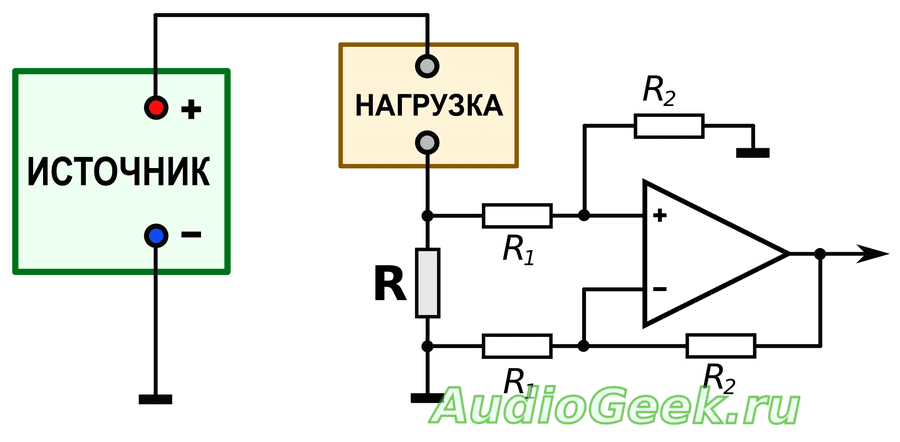

Применительно к нашему случаю общая схема для измерения тока выглядит следующим образом:

Коэффициент усиления следует подбирать исходя из собственных нужд. Например, если необходимо измерять токи до 10 Ампер используя резистор 0.01 Ом, то максимальное падение напряжения на нем составит не более 0.1 вольта.

Установив коэффициент усиления равным 100, мы получим, что каждый вольт на выходе усилителя равен 1 амперу в измеряемой цепи.

Высокоточные измерения

Если вам требуется высокая точность измерений, то в описанной схеме необходимо применять прецизионные детали. В частности резисторы точностью не хуже 1% и операционный усилитель на подобии AD8066, AD8116, OPA2132 и тд. Но можно ограничиться и применением NE5532

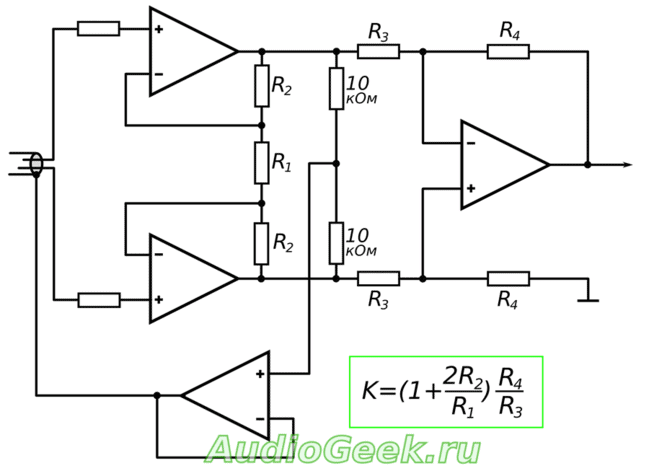

Еще бОльшую точность при измерении тока даст применение инструментального усилителя:

Он является более совершенной версией описанного дифференциального усилителя. Это особенно актуально в случае использовании измерительного резистора сопротивлением 0.001 Ом.

Заключение

Рассмотренный способ измерения тока является классическим и применяется повсеместно. Таким образом можно производить измерение тока практически в любой цепи и с любой точностью. В одной из следующих статей будет показано, как измерить ток если он переменный.

Не стесняйтесь делиться своим мнением в комментариях 🙂

Привет! В этом окошке авторы блогов любят мериться крутостью биографий. Мне же будет гораздо приятнее услышать критику статей и блога в комментариях. Обычный человек, который любит музыку, копание в железе, электронике и софте, особенно когда эти вещи пересекаются и составляют целое, отсюда и название — АудиоГик. Материалы этого сайта — личный опыт, который, надеюсь, пригодится и Вам. Приятно, что прочитали 🙂

Источник

Как измерить силу тока мультиметром

На приборах сила тока, которую они могут выдержать, указывается редко. Основными считаются напряжение и потребляемая мощность. Но в некоторых случаях без определения этой характеристики не обойтись. Мы расскажем, как измерить силу тока мультиметром и как можно использовать полученные данные.

Для чего измерять силу тока

Измерение силы тока в электротехнике проводится реже, чем напряжения или сопротивления. Но она необходима:

• Для определения фактической мощности электроприбора P. Зная напряжение источника U и применив формулу Р=UxI, можно получить значение работы в ваттах.
• Для проверки цепей или отдельных устройств на соответствие данной нагрузке. Если она слишком большая, возможен перегрев проводников и выход приборов из строя.
• Для поиска утечки тока в аккумуляторе. Зачастую автовладельцы обнаруживают, что он разрядился при отсутствии нагрузки в гараже или на стоянке. Простая проверка помогает найти активных потребителей и отключить их, тем самым решить проблему.
• Для расчета необходимой емкости источника. Например, при измерении светодиодной лампы установлено, что сила тока потребления равна 20 мА, а батарейка при данном сопротивлении нагрузки может обеспечить 900 мА. Тогда тока источника хватит на 45 часов работы светодиода.
• Для поиска неисправностей при ремонте бытовой техники. Какие-либо отклонения в потреблении тока в меньшую сторону будут свидетельствовать о наличии неработающих участков.

В электротехнике или радиотехнике сила тока не менее важна, чем напряжение. Для ее определения в профессиональной работе раньше использовались амперметры. С появлением универсальных мультиметров эти исследования стали значительно проще и доступнее.

Особенности измерений

Если представить, что электрический ток — это текущая по трубе вода, а напряжение — действующий напор, то многие понятия и формулы становятся понятными. Когда труба перекрыта, то напор есть, а воды нет. Пока не появится потребитель, то есть нагрузка, он не потечет. А сопротивление — это подводные камни в русле, мешающие свободному прохождению потока, но заставляющие его работать.

Сила тока в физическом понимании — это количество заряженных частиц, протекающих в единицу времени через определенную точку системы. Измеряется она в амперах А или миллиамперах мА.

Измерения проводятся с помощью амперметров, а также бытовых или профессиональных мультиметров. Цифровые измерители просты и удобны в работе. Они позволяют установить не только силу тока и напряжение, но и другие характеристики — сопротивление, емкость конденсаторов, частоту переменного тока и т.д. Опасной для человека считается сила тока, превышающая 15 мА, при которой происходит спазм мышц. А удар в 100 мА — это практически всегда смертельный исход. Поэтому все работы, связанные с сетями под напряжением, должны производиться строго с соблюдением техники безопасности.

Алгоритм измерения силы тока мультиметром

Универсальные тестеры с питанием от батареек помогут быстро и точно определить нужные параметры цепи. Порядок стандартных действий:

• выставляется нужный режим;
• щупы подключаются к разъемам на измерительном приборе;
• мультиметр встраивается в цепь;
• после подключения источника питания снимаются показания.

Главное условие — обязательно должна присутствовать нагрузка, которая собственно и определяет значение силы тока. Это могут быть любые электроприборы с сопротивлением больше 0.

Выбор режима

На корпусе мультиметра расположен переключатель, который нужно перевести в сектор для измерения силы тока. Постоянный ток можно исследовать практически на всех мультиметрах. На шкале для него есть обозначения — А с прямой чертой и 3 пунктирами под ней, DCA и/или значок 10А. Профессиональными приборами можно измерять силу тока до 20 А.

Если параметры тока неизвестны, рекомендуется устанавливать переключатель на максимальный диапазон. Так вы убережете прибор от короткого замыкания и порчи. Затем, когда порядок величины будет установлен, ручку можно повернуть в другую позицию для получения более точных данных.

В некоторых моделях не предусмотрено измерение переменного тока. Но покупать другой мультиметр совсем необязательно. В этом случае можно использовать различные приспособления, например, готовые или самодельные резисторы. Их сопротивлением должно соответствовать 1 Ом. Тогда согласно закону Ома I=U/R снимаемое напряжение численно будет равно силе тока на данном участке цепи.

Также используется метод с выпрямлением диодным мостом. На вход подается переменный ток, а на выходе он постоянный. Затем можно проводить измерения своим мультиметром.

Подключение щупов

Щупы, прилагаемые к мультиметру, изготовлены в разных цветах — черный «минусовый» и красный для нагрузки. Они вставляются в гнезда на корпусе:

• черный в СОМ;
• красный в VΩmA или 10А.

Рекомендуется устанавливать проводники в разъемы с заведомо большим диапазоном, то есть сразу в 10 А. Особенно это важно, если верхний предел величины точно не известен. Измеряемый ток будет сначала определяться грубо, а при необходимости переключатель можно перевести в более тонкий регистр.

Измерение

Мультиметр для определения силы тока всегда подключается в цепь последовательно с нагрузкой или в разрыв. В качестве источника питания можно использовать бытовую электросеть или блок питания. По правилам электробезопасности сначала необходимо собрать всю систему, а затем подключить электричество.

Если на дисплее мультиметра высветились нули, значит, произошел обрыв и проводимость отсутствует. Иногда это показывает, что предел измерений установлен высоковато. В последнем случае нужно отключить питание и перенастроить мультиметр в соответствии с ожидаемой величиной, то есть переставить в другой разъем красный щуп и выставить более низкий предел измерений.

Переменный ток

В большинстве сетей — бытовых или промышленного назначения — протекает переменный ток. Он гораздо легче трансформируется и меньше теряет при передаче на дальние расстояния, чем постоянный.

При измерении напряжения или сопротивления мультиметр подключается параллельно нагрузке, но для определения силы тестер нужно встроить в разрыв цепи. В этом заключается определенная сложность. Но не обязательно резать провода. Можно использовать разборные разъемы. Например, специальную пару проводников со штырьками на одном конце и с «крокодилами» на другом. Штырьки вставляются в розетку, а «крокодилами» замыкают цепь на клеммах или вилке.

Самодельные приспособления также удобны. Если приходится проводить много измерений, то без них не обойтись. На рисунке вы видите устройство, которое поможет в работе без всякой опасности получить удар током.

Важно распределить правильно все проводники: фаза подключается к контакту одной розетки, ноль — к другой, между остальными устанавливается перемычка. Чтобы измерить силу тока, нагрузка подключается к первой розетке, а мультиметр ко второй. При подаче питания в замкнутой цепи легко определить силу тока.

Не разрывая проводника можно провести измерения с помощью токовых клещей. Они предназначены для работы как с переменным, так и постоянным током. Прибор внешне похожи на мультиметр с двумя круглыми зажимами. Между ними помещается исследуемый провод. Принцип установки режимов и диапазона аналогичен мультитестеру.

Постоянный ток

Источники такого тока — это аккумуляторы, блоки питания, генераторы и батареи. Поскольку отсутствует пульсация, «плюс» и «минус» всегда постоянны.

Постоянный ток при низком напряжении менее опасный, чем переменный. Он не вызывает патологических изменений в организме при разряде до 500 В, но свыше уже становится гораздо разрушительнее постоянного. В любом случае при работе с электричеством необходимо быть очень осторожным. Даже банальная батарейка в 9 В при определенных условиях может выдать достаточно травмирующий ток.

Измерение силы постоянного тока производится также в разрыве цепи. Допускается напрямую без нагрузки подключать к мультиметру батарейки с малой емкостью, но снимать показания нужно очень быстро, чтобы не вывести тестер из строя. При этом переключатель выставляется на максимум, а красный щуп помещается в разъем на 10 А.

Определение утечек

Иногда даже после небольшого простоя автомобильная аккумуляторная батарея отказывается давать необходимый заряд для запуска двигателя. В связи с этим владельцев авто интересует, как измерить силу тока аккумулятора мультиметром и откуда появилась утечка.

Аккумулятор — это источник постоянного тока с достаточно большой емкостью. Электроэнергия производится в нем в результате химических реакций, а после разрядки батарея вновь может восполнить нехватку тока от зарядного устройства.

Существует норма утечки тока в системе автомобиля, которая не превышает 30-50 мА. Но даже зимой это не должно стать причиной разрядки аккумулятора. Во время стоянки электроэнергия тратится на работу автомобильных гаджетов — сигнализации, часах, аудиосистемы, навигации и т.д. Энергопотребление их мало — не более нескольких десятков миллиампер.

Критические утечки, которые приводят к разрядке батареи, возникают из-за дополнительных потребителей или короткого замыкания в цепи. Определить их можно с помощью мультиметра:

1. Отключить все устройства, потребляющие энергию. Выключить зажигание и вынуть из замка ключ.
2. Установить режим измерения постоянной силы тока на 10 А.
3. Устроить в цепи разрыв — «минус» аккумулятора подключить к разъему СОМ мультиметра, красный щуп соединить с помощью крокодила с бортовой сетью автомобиля.

В таком состоянии утечек, свыше допустимых 30-50 мА, быть не должно. Но если они присутствуют, придется искать причину. Нештатные потребители могут быть среди установленных самостоятельно устройств — магнитолы, противотуманных фар, подогрева сиденья, сигнализации и т.д.

Чтобы точно определить, что именно из этого является «виновником» энергопотерь, каждый вид оборудования нужно отсоединить от цепи и повторить испытания.

Часто расположенные вблизи движущихся частей автомобиля провода перетираются, что может стать причиной короткого замыкания. Поэтому все электрические коммуникации обследуются на наличие повреждений и изолируются.

Если же и после этих мероприятий добиться устранения утечки не удалось, проверка проводится при отключенных предохранителях и реле. Причины также могут крыться в неисправном генераторе или стартере.

Как измерить силу тока мультиметром в розетке

На такой вопрос есть единственно правильный ответ — это невозможно. В розетке присутствует только напряжение на контактах. Ток появится лишь после подключения нагрузки — лампочки или электроприбора.

Если напрямую подключить мультиметр к розетке, при соединении фазы и 0 в цепи произойдет короткое замыкание, поскольку сопротивление ничтожно мало. В лучшем случае сгорит предохранитель и выйдет из строя сам мультитестер, но последствия могут быть гораздо хуже.

Автоматическая защита домовой сети отреагирует отключением электропитания. Свет погаснет везде, а розетки не будут работать. Кроме того, искры от перегоревшего тестера могут вызвать пожар, ожог и другие неприятности, поэтому не стоит измерять ток в розетке даже ради эксперимента.

Как мультиметром измерить силу тока зарядного устройства

Устройство для зарядки аккумуляторов преобразует переменный ток из сети в постоянный с помощью трансформатора, выпрямителя и стабилизатора напряжения. Для автовладельцев производятся пуско-зарядные устройства — ПЗУ, — которые сочетают функции зарядки аккумулятора и запуска двигателя при севшей батарее. При этом заряда может вовсе не быть или в течение нескольких минут создается частичный заряд, необходимый для начала работы мотора.

В некоторых моделях ЗУ отсутствует индикация заряда, поэтому есть проблема с определением ампеража. Легко проверить силу тока можно обычным мультимером:

1. Аккумулятор необходимо снять с автомобиля и подключить к зарядке.
2. На мультиметре выставить шкалу на 10 А, а красный щуп вставить в разъем тоже на 10 А.
3. «Плюс» зарядного устройства присоединить к положительному полюсу батареи.
4. «Минус» зарядника соединить черным щупом с базой мультиметра (гнездо СОМ).
5. Красный щуп подключить ко второй клемме аккумулятора.

При включении зарядного устройства в сеть мультитестер покажет силу тока в цепи. Задача будет решена даже без амперметра-индикатора.

Источник

Прибор для измерения силы тока. Как измерить силу тока мультиметром

28 Ноя 2016г | Раздел: Радио для дома

Здравствуйте, уважаемые читатели сайта sesaga.ru. Ток или силу тока определяют количеством электронов, проходящих через точку или элемент схемы в течение одной секунды. Так, например, через нить накала горящей лампы накаливания карманного фонаря ежесекундно проходит около 2 000 000 000 000 000 000 (два триллиона) электронов. Однако на практике измеряется не количество электронов, а их движение, выраженное в амперах (А).

Ампер – это единица электрического тока, которую так назвали в честь французского физика и математика А. Ампера изучавшего взаимодействие проводников с током. Экспериментально установлено, что при токе в 1А через точку или элемент схемы проходит около 6 250 000 000 000 000 000 электронов.

Помимо ампера применяют и более мелкие единицы силы тока: миллиампер (мA), равный 0,001 А, и микроампер (мкA), равный 0,000001 А или 0,001 мА. Следовательно: 1 А = 1000 мА = 1 000 000 мкА.

1. Прибор для измерения силы тока.

Как и напряжение, ток бывает постоянный и переменный. Приборы, служащие для измерения тока, называют амперметрами, миллиамперметрами и микроамперметрами. Так же, как и вольтметры, амперметры бывают стрелочными и цифровыми.

На электрических схемах приборы обозначаются кружком и буквой внутри: А (амперметр), мА (миллиамперметр) и мкА (микроамперметр). Рядом с условным обозначением амперметра указывается его буквенное обозначение «PА» и порядковый номер в схеме. Например. Если амперметров в схеме будет два, то около первого пишут «PА1», а около второго «PА2».

Для измерения тока амперметр включается непосредственно в цепь последовательно с нагрузкой, то есть в разрыв цепи питания нагрузки. Таким образом, на время измерения амперметр становится как бы еще одним элементом электрической цепи, через который протекает ток, но при этом в схему амперметр никаких изменений не вносит. На рисунке ниже изображена схема включения миллиамперметра в цепь питания лампы накаливания.

Также надо помнить, что амперметры выпускаются на разные диапазоны (шкалы), и если при измерении использовать прибор с меньшим диапазоном по отношению к измеряемой величине, то прибор можно повредить. Например. Диапазон измерения миллиамперметра составляет 0…300 мА, значит, силу тока измеряют только в этих пределах, так как при измерении тока свыше 300 мА прибор выйдет из строя.

2. Измерение силы тока мультиметром.

Измерение силы тока мультиметром практически ни чем не отличается от измерения обыкновенным амперметром или миллиамперметром. Разница состоит лишь в том, что у обычного прибора всего один диапазон измерения, рассчитанный на определенную максимальную величину тока, тогда как у мультиметра диапазонов несколько, и перед измерением приходится определять каким из диапазон пользоваться в данный момент.

Обычные мультиметры, не профессиональные, рассчитаны на измерение постоянного тока и имеют четыре поддиапазона, что на бытовом уровне вполне достаточно. У каждого поддиапазона есть свой максимальный предел измерения, который обозначен цифровым значением: 2m, 20m, 200m, 10А. Например. На пределе «20m» можно измерять постоянный ток в диапазоне 0…20 мА.

Для примера измерим ток, потребляемый обычным светодиодом. Для этого соберем схему, состоящую из источника напряжения (пальчиковой батарейки) GB1 и светодиода VD1, а в разрыв цепи включим мультиметр РА1. Но перед включением мультиметра в схему подготовим его к проведению измерений.

Измерительные щупы вставляем в гнезда мультиметра, как показано на рисунке:

красный щуп называют плюсовым, и вставляется он в гнездо, напротив которого изображены значки измеряемых параметров: «VΩmA»;
черный щуп является минусовым или общим и вставляется он в гнездо, напротив которого написано «СОМ». Относительно этого щупа производятся все измерения.

В секторе измерения постоянного тока выбираем предел «2m», диапазон измерения которого составляет 0…2 мА. Подключаем щупы мультиметра согласно схеме и затем подаем питание. Светодиод загорелся, и его потребление тока составило 1,74 мА. Вот, в принципе, и весь процесс измерения.

Однако этот вариант измерения подходит тогда, когда величина потребления тока известна. На практике же часто возникает ситуация, когда необходимо измерить ток на каком-либо участке цепи, величина которого неизвестна или известна приблизительно. В таком случае измерение начинают с самого высокого предела.

Предположим, что потребление тока светодиодом неизвестно. Тогда переключатель переводим на предел «200m», который соответствует диапазону 0…200 мА, и после этого щупы мультиметра включаем в цепь.

Затем подаем напряжение и смотрим на показания мультиметра. В данном случае показания тока составили «01,8», что означает 1,8 мА. Однако нолик впереди указывает на то, что можно снизиться на предел «20m».

Отключаем питание. Переводим переключатель на предел «20m». Включаем питание и опять производим измерение. Показания составили 1,89 мА.

Часто бывает ситуация, когда при измерении тока или напряжения на индикаторе появляется единица. Единица говорит о том, что выбран низкий предел измерения и он меньше величины измеряемого параметра. В этом случае необходимо перейти на предел выше.

Также может возникнуть момент, когда измеряемый ток выше 200 мА и необходимо перейти на предел измерения «10А». Однако здесь есть нюанс, который надо запомнить. Помимо того, что переключатель переводится на предел «10А», еще также необходимо переставить плюсовой (красный) щуп в крайнее левое гнездо, напротив которого стоит цифро-буквенное значение «10А», указывающее, что это гнездо предназначено для измерения больших токов.

И еще совет. Возьмите за правило: когда закончите все измерения на пределе «10А» сразу же переставляйте плюсовой (красный) щуп на свое штатное место. Этим Вы сбережете себе нервы, щупы и мультиметр.

Ну вот, в принципе и все, что хотел сказать об измерении тока мультиметром. Главное понимать, что при измерении напряжения вольтметр подключается параллельно нагрузке или источнику напряжения, тогда как при измерении силы тока амперметр включается непосредственно в цепь и через него протекает ток, которым питаются элементы схемы.

Ну и в качестве закрепления прочитанного предлагаю посмотреть видеоролик, в котором на примере схем рассказывается об измерениях напряжения и силы тока мультиметром.

Источник
