На форуме 13 лет Сообщения: 249 Откуда: Томск Авто: ВАЗ 2115, 2004г, ГБО Lovato
На форуме 16 лет Сообщения: 5810 Откуда: Москва.Беляево.Где-то на юго-западе. Авто: хондо баян и сервант
На форуме 13 лет Сообщения: 249 Откуда: Томск Авто: ВАЗ 2115, 2004г, ГБО Lovato
На форуме 16 лет Сообщения: 5810 Откуда: Москва.Беляево.Где-то на юго-западе. Авто: хондо баян и сервант

Нет, сигналку с охраны снимал. Ток плавает довольно шустро.

На форуме 13 лет Сообщения: 249 Откуда: Томск Авто: ВАЗ 2115, 2004г, ГБО Lovato

А в норме какой ток должен быть?
У меня маршрутник Мультитроникс, магнитола и сигнализация из электрооборудования.

На форуме 16 лет Сообщения: 5810 Откуда: Москва.Беляево.Где-то на юго-западе. Авто: хондо баян и сервант

А в норме какой ток должен быть?
У меня маршрутник Мультитроникс, магнитола и сигнализация из электрооборудования.

На форуме 13 лет Сообщения: 249 Откуда: Томск Авто: ВАЗ 2115, 2004г, ГБО Lovato
На форуме 16 лет Сообщения: 5810 Откуда: Москва.Беляево.Где-то на юго-западе. Авто: хондо баян и сервант

Сейчас сходил перемерил.
Получилось без сигналки 70-80мА. С сигналкой 180-200мА .
Вроде ничего не путаю, на мультиметре в режиме «10А» было 0.18 — 0.20
Плафон в салоне не горел, ничего не работало.

На форуме 13 лет Сообщения: 37 Авто: ВАЗ 2105
На форуме 13 лет Сообщения: 249 Откуда: Томск Авто: ВАЗ 2115, 2004г, ГБО Lovato
На форуме 16 лет Сообщения: 5810 Откуда: Москва.Беляево.Где-то на юго-западе. Авто: хондо баян и сервант

Что в режиме 20m, что в 10А показывает 0.18-0.20, а в режиме 200m показывает 01.8 — 02.0
Совсем запутался я .

На форуме 14 лет Сообщения: 264 Откуда: Новочеркасск Авто: Mitsubishi L200 SS AT

С сигналкой 180-200мА

На форуме 16 лет Сообщения: 5810 Откуда: Москва.Беляево.Где-то на юго-западе. Авто: хондо баян и сервант

сига потребляет 50-100мА.

На форуме 14 лет Сообщения: 264 Откуда: Новочеркасск Авто: Mitsubishi L200 SS AT

Это какая сига столько жрет? Smile

На форуме 16 лет Сообщения: 5810 Откуда: Москва.Беляево.Где-то на юго-западе. Авто: хондо баян и сервант

Это какая сига столько жрет? Smile

На форуме 14 лет Сообщения: 264 Откуда: Новочеркасск Авто: Mitsubishi L200 SS AT
На форуме 13 лет Сообщения: 249 Откуда: Томск Авто: ВАЗ 2115, 2004г, ГБО Lovato

Информация по иконкам и возможностям

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете голосовать в опросах
Вы можете вкладывать файлы
Вы можете скачивать файлы

Источник

Аккумуляторы и батареи

Информационный сайт о накопителях энергии

Ток утечки аккумулятора

Ситуация, когда аккумулятор разряжается за ночь так, что мотор заводится с трудом, знакома многим. Причиной является большой ток утечки аккумулятора автомобиля. Во время простоя происходит саморазряд батареи, забирают энергию паразитные токи в контуре автомобиля. Статья о том, как определить скрытых потребителей, и устранить утечку тока, выявить допустимый расход энергии в авто во время простоя и не посадить батарею

Утечка с аккумулятора при выключенном зажигании

Если зажигание выключено, мотор не работает, аккумулятор не подзаряжается. Вся энергия, накопленная во время движения, расходуется на питание потребителей – обогрев окон, работу медиацентра, освещение. Чем больше невыключенных потребителей, тем быстрее разряжается аккумулятор. Поэтому все приборы при длительном простое должны быть выключенными.

Однако при неправильно собранной схеме телевизора, звуковой системы, кондиционера может быть ток утечки. Часто ошибкой, приводящей к посадке напряжения аккумулятора, становится перевод этих приборов в спящий режим, не полное отключение. Проверка мультиметром на утечку выявит проблему.

К возникновению паразитных токов приводят окисленные контакты проводки. Причина -сопротивление, способствующее нагреву проводов. Паразитные токи в этом случае не главное – можно получить возгорание. К таким же последствиям проводит изношенная электропроводка со скрутками и плохой изоляцией.

Однако и сам аккумулятор со временем теряет емкость и скорость саморазряда увеличивается. Если большой утечки тока нет, а батарея разряжается, значит нужно проверить ее пригодность.

Какой ток утечки аккумулятора автомобиля норма?

Почему же допускается ток утечки аккумулятора, да еще и норма определяется? Каким должен быть ток утечки автомобиля ВАЗ старых моделей и современного АУДИ? Зависит это от оснащенности. В обеих машинах есть часы, охранная сигнализация, но АУДИ есть ЭБУ, который нельзя отключать, аудиосистема.

Часы потребляют 1мА, сигнализация – 20 мА, аудиосистема 3 мА – и норма для утечки тока на автомобиле ВАЗ составит 24-30 мА. Для АУДИ нормой будет 50-80 мА, но там и генератор более мощный, и аккумулятор емкий. Стандартная утечка тока с аккумулятора зависит от его оснащенности.

Как проверить аккумулятор на утечку тока мультиметром

Принимая как норму, ток утечки на собственном авто, можно выполнить замер суммарных паразитных токов мультиметром. Превышение нормы может произойти при коротком замыкании в сети или слишком мощных дополнительных потребителях. Иногда причиной утечки тока с аккумулятора становится неисправность генератора или стартера. Только через последовательную проверку сети на утечку тока можно установить истинную причину просадки емкости аккумулятора автомобиля.

Как замерить ток утечки аккумулятора

Для диагностики утечки тока потребуется тестер-мультиметр – он может работать как вольтметр, омметр и амперметр с проводами и зажимами «крокодилами». Потребуется рожковый ключ, перчатки и блокнот для записей.

Автомобиль следует подготовить:

• выключить всю электронику, включая видеорегистратор и усилители;
• отсоединить скрытые потребители в бардачке и под капотом;
• открыть капот, закрепить его и ослабить минусовую клемму на аккумуляторе;
• закрыть двери, но окна открыть для возможности проникнуть в салон, если сработает центральный замок.

Порядок измерения утечки тока аккумулятора

• мультиметр поставить на измерение ампер в положение 10 А;
• сделать разрыв цепи, подключить в разрыв амперметр только на отрицательном полюсе;
• снять показания утечки.

При показателях, соответствующих норме – 20-80 мА, диагностика считается законченной.

Найти и устранить утечку

В поисках нарушения, сопровождающегося утечкой тока, придется обследовать цепи всех потребителей. Начинать нужно с установленного внештатного оборудования. Именно там часто находят проблемы. Причины – дополнительный монтаж проводов выполнен в неподходящем и неудобном месте. Они могут нагреваться, перетираться.

Проблемным местом считают сигнализацию и двери. Неисправными могут быть концевики на схеме замыкания и размыкания двери. Сигнализация после включения через 5 минут должна уменьшить потребление тока. Нет – повод к обследованию.

Если причины утечки не установлены – проверять нужно генератор. Если силовой агрегат не подзаряжает аккумулятор, это определяется так:

• Замерить напряжение на клеммах АКБ при отсутствии потребителей – при полной зарядке 12,6- 12,9 В.
• Завести двигатель, включить потребителей – обогрев, фары, печку, произвести замер на клеммах АКБ – от 12,8 до 14,3 В.

Напряжение на клеммах меньше – генератор не подзаряжает аккумулятор.

Посмотрите видео, как проверить аккумулятор на утечку тока.

Нормальный ток утечки аккумулятора

Под утечкой тока подразумевают наличие тока, протекающего с шины питания на землю или в общий провод. Известно, что пусковая цепь замка зажигания питается от шины 15. Шина 30 питает всю автомобильную сеть с положительной клеммы аккумулятора. Выключенное зажигание не препятствует потреблению энергии другими приборами. Проверка аккумулятора на утечку тока проводится измерением с помощью мультиметра и визуальным обследованием состояния проводов.

Поэтому при большом токе утечки обследуют поочередно потребителей от шины 30:

• Автомагнитола – на исправной магнитоле утечка составляет 10 мА.
• Автосигнализация – охранное устройство потребляет до 200 мА тока, в зависимости от марки. Здесь есть обратная связь, приемопередатчик, GSM, но современные системы минимизируют допустимый ток утечки аккумулятора.
• Блок управления двигателем питается от шины 30, его утечка составляет единицы миллиампер.
• Климат-контроль, ABS, управление кузовом и другие системы управления суммарно допускают ток утечки в 10 мА.
• Неисправный генератор полностью разрядит аккумулятор за 30 минут, в штатной ситуации утечка составляет единицы мА.
• Влажные и грязные контакты создают токи электролиза, паразитные токи. При нормальном содержании проводов и контактов ток утечки составляет около 5 мА.
• Саморазряд аккумулятора – это тоже ток утечки. Внутренний саморазряд вызывается качеством электролита, сульфатацией, разрушением пластин, и он может превышать все другие потери.

Норма тока утечки складывается с учетом всех потребителей в зависимости от типа марки автомобиля.

Большой ток утечки аккумулятора — проблемы

Большим током утечки, при котором требуется непременно найти проблемную точку, считают величину в 0,5 А. Потеря в пол-ампера за десять часов поглотит 5 А/ч, а оставленный на 4 суток автомобиль разрядится в ноль. Поэтому на длительную стоянку автомобиль оставляют с разомкнутой цепью.

Если в авто есть проблемный узел, в котором создается ток утечки, там обязательно начнется разогрев в транзисторе или микросхеме. Блок выйдет из строя. При утечке тока по проводнику не наступит возгорания, но может повредиться изоляция. Это и приведет к замыканию, интенсивному разогреванию в месте контакта и пожару.

Как найти утечку тока на аккумуляторе без прибора? В темное время суток остановить авто, открыть капот, закрыть дверь, но охрану не подключать. Снять провод с положительной клеммы и подождать 5 минут. Снова подключить клемму аккумулятора. Если искра проскочит мощная – утечка есть. Небольшое искрение – процесс естественный. Дальше следует измерить показатели и определить проблемное место.

Абсолютно точный признак утечки тока без измерения – за неделю стоянки свежий аккумулятор полностью разряжается.

Источник

Lada 2115 «Снежная Королева 53rus» › Logbook › Решил проверить нет ли утечки тока.

, 35 years old
I drive Lada 2115 «Снежная Королева 53rus»
Veliky Novgorod, Russia

Всем добрый день!
На днях подсел аккумулятор.
Напряжение на клеммах показывал 12.2В в место 12.6В.
Прежде чем заряжать аккумулятор, решил проверить нет ли утечки тока.
Для замера использовал цифровой мультиметр.
Снял минусовую клему с аккумулятора, мультиметр выставил на замер Амперов.
Один провод от мультиметра подсоединил к минусовой клемме аккумулятора.
Второй провод подсоединил к минусу на аккумуляторе.
Цифры приблизительные, так как аккумулятор подсевшись и сечение проводов на мультиметре не большое.
Вот что получилось-

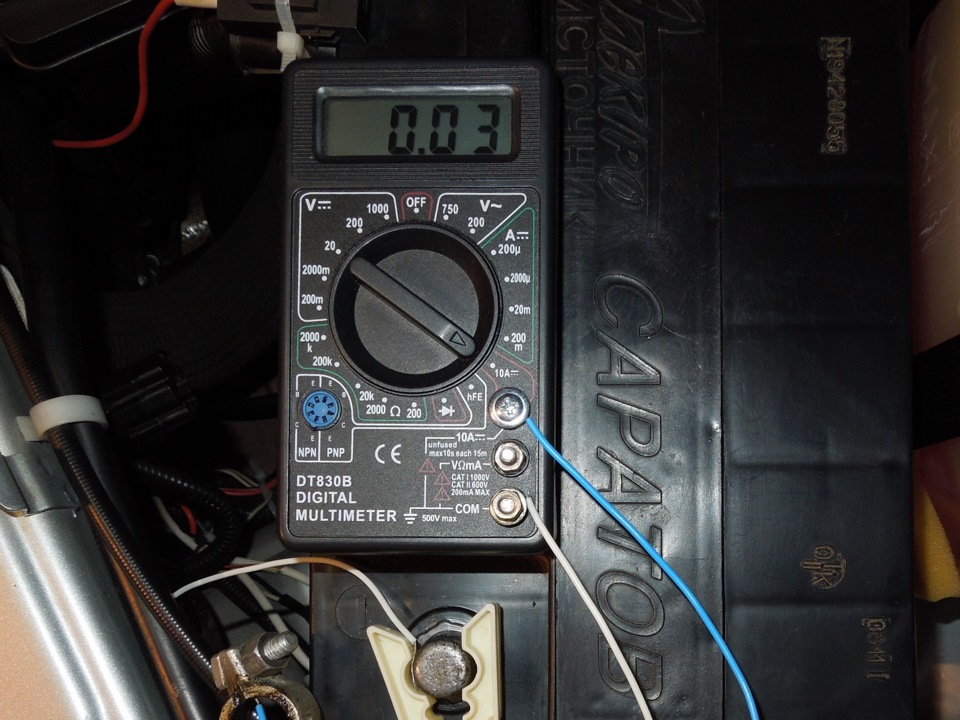

Все потребители выключены, сигнализация стоит в режиме ожидания.

Подсветка личины замка зажигания.

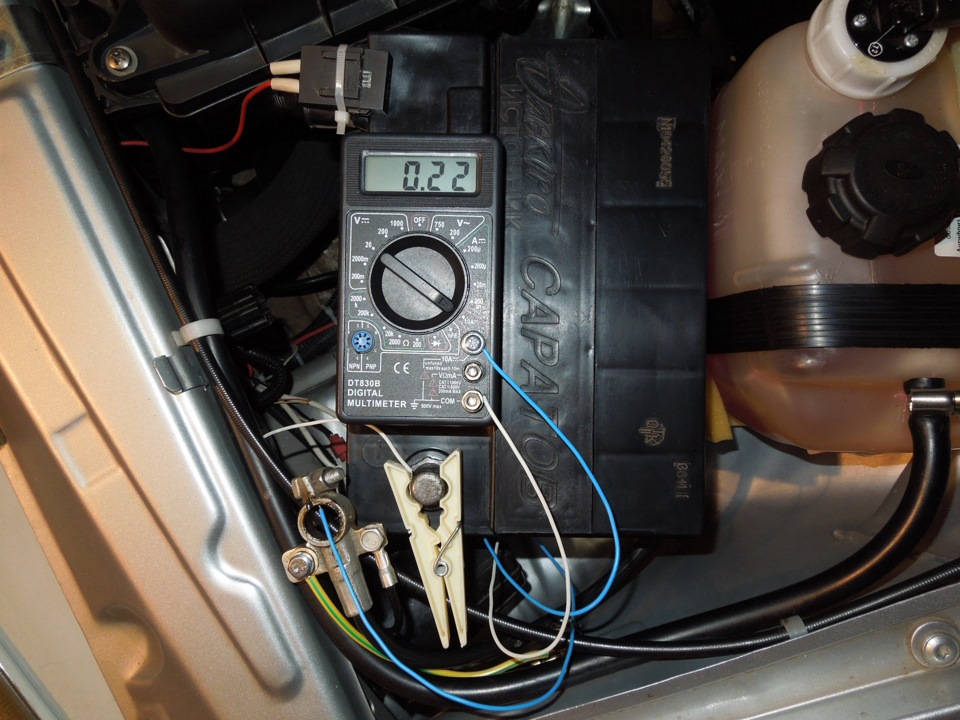

Подсветка личины замка зажигания + Плафон освещения.

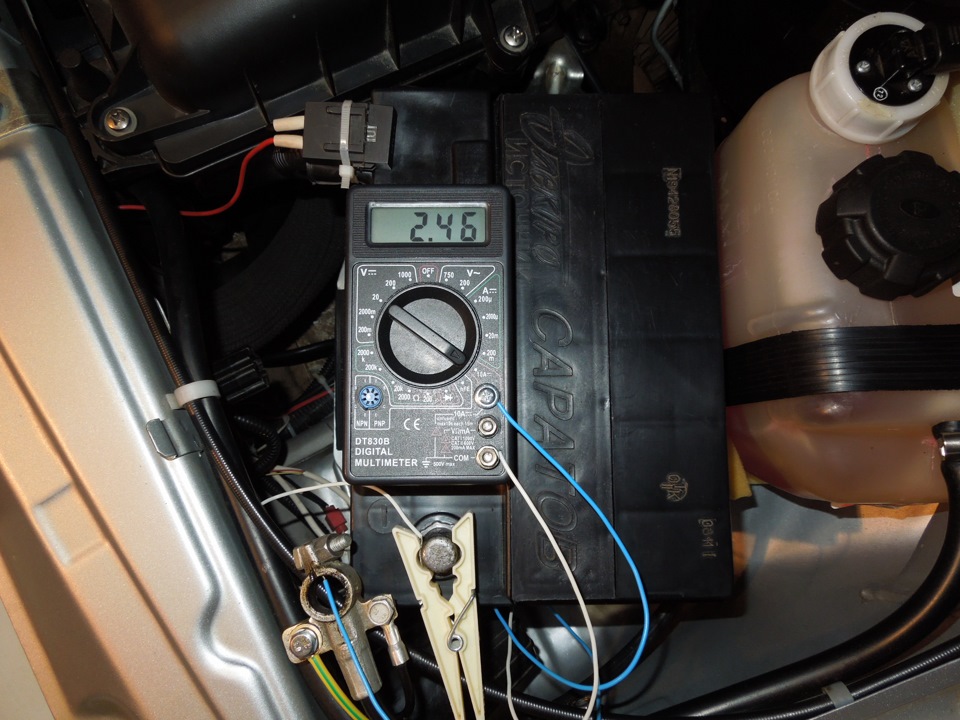

Включение зажигания.

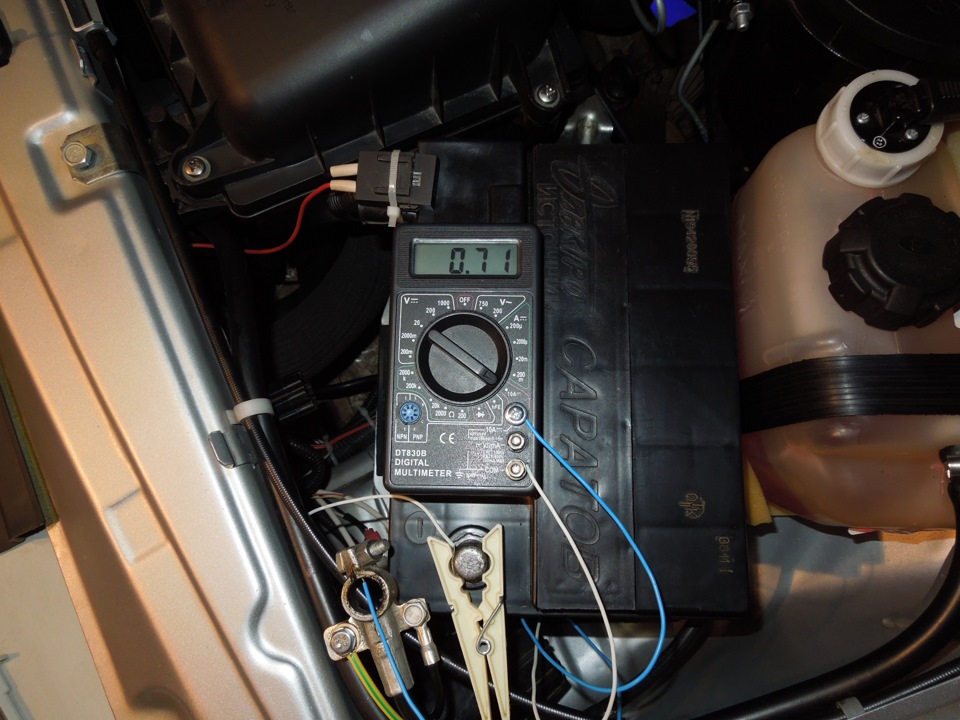

Включение габаритов.

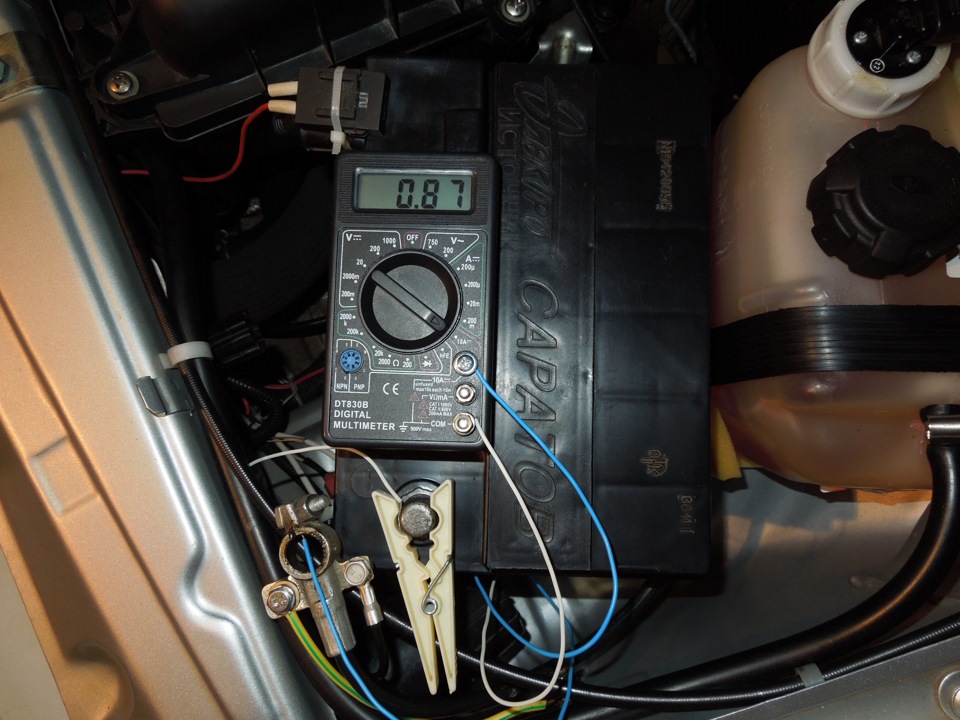

Включение габаритов в поворотниках.

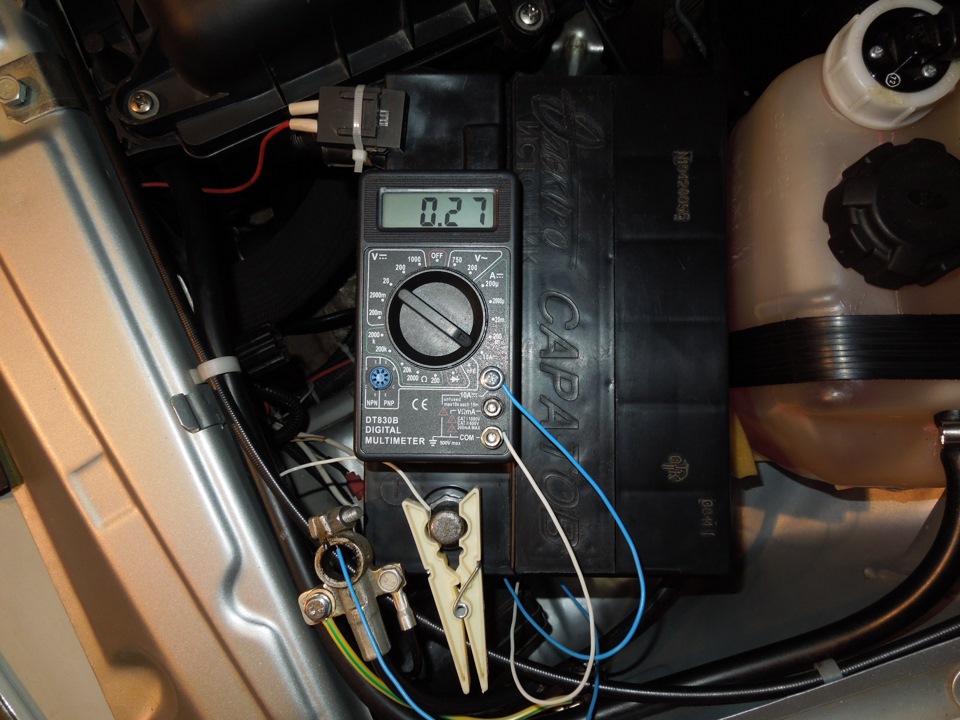

Включение подсветки под машиной.

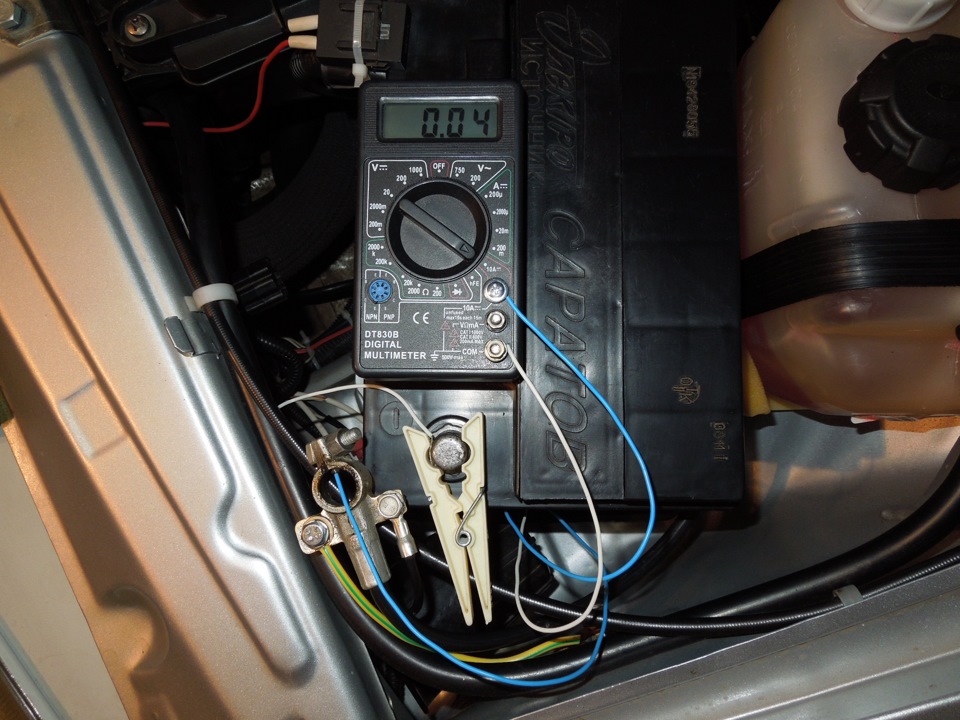

Сигнализация стоит в режиме охраны, напряжение колеблется между 0.03-0.04 Ампер. Из этого следует что за сутки при установки авто на охрану аккумулятор садится на 0.84 Ампера.

В понедельник с другом ездили в областной центр.
Когда уезжали была отличная погода, морозик -1″, асфальт чистый, машина чистая, но когда приехали в В.Новгород повалил снег.
Когда возвращались домой на трассе каша, дорога как стиральная доска, по лесу на рыбалку ездишь мягче чем по асфальту.
Когда приехал домой машину не узнать, вся в ледяной корке, теперь надо ждать оттепель что бы всё это отмыть-

Источник

Какова норма тока утечки аккумулятора автомобиля и как его измерить?

Многие владельцы автомобилей сталкивались с ситуацией, когда с утра не могли завести машину. Причём с вечера все было нормально. Да и сам аккумулятор новый и в исправном состоянии. Причиной здесь может быть ток утечки аккумулятора. Это явление существует на любом автомобиле, но должно укладываться в определённую норму. Если норма тока утечки превышена, то аккумулятор во время стоянки будет разряжаться. В результате вы будете иметь проблемы с запуском двигателя. Пора разобраться из-за чего происходит ток утечки аккумулятора и как привести его к норме.

Причины возникновения тока утечки аккумуляторной батареи

Назначение аккумуляторной батареи заключается в том, чтобы обеспечивать пуск двигателя, и помощь генератору в обеспечении питанием потребителей бортовой сети, если последний не справляется с нагрузкой. Во время поездки АКБ подзаряжается от генератора и возмещает разряд. По идее на стоянке автомобильный аккумулятор не должен терять заряд, но существует ток утечки. Причём в современных авто, где есть множество электроники, ток утечки увеличивается и зачастую превышает норму.

• изношенная или некачественная проводка, изоляция;
• неправильное подключение электроники (звуковая система, телевизор и т. п.);
• грязные, окисленные контакты.

Важно понимать, что ток утечки автомобильного аккумулятора может приводить не только к разрядке аккумулятора, но и к возгоранию проводки. Разряженный аккумулятор – это само по себе неприятно, но если не привести ток утечки в норму, то последствия этого явления будут гораздо хуже.

Диагностика и норма тока утечки АКБ

Что потребуется при измерении тока утечки аккумулятора:

• мультиметр;
• рожковый ключ на 10;
• перчатки.

Как проводить измерения?

• для начала выключаете зажигание, вынимаете ключ из замка. Двери в машине закройте, а стекла откройте. При измерении будет отключаться и включаться АКБ. Поэтому может сработать центральный замок. Так, что на всякий случай оставьте доступ в салон;
• проверьте, чтобы были отключены все потребители тока (обратите внимание на лампочки под капотом, в багажнике, бардачке и т. п.);
• откройте капот и отключите от аккумулятора минусовую клемму;
• после этого мультиметр переводим в режим измерения тока и подключаем в разрыв между минусовой клеммой и отрицательным выводом аккумулятора;
• включаем мультиметр и снимаем показания тока утечки.

Нормой тока утечки считаются значения от 15 до 70 мА. Для современного автомобиля вполне нормальные показатели.

Если в вашем случае ток утечки автомобильного аккумулятора значительно выше, то нужно искать причину этого. Как это сделать?

Подключаете мультиметр, как было сказано выше, и по очереди начинаете вынимать предохранители и реле. Это делается для поочерёдного размыкания цепей в бортовой сети. Когда показания тока утечки придут в норму, значит, вы нашли цепь с проблемным потребителем. Дальше уже нужно более подробно заниматься этим устройством (ремонт, замена).

Ниже можно посмотреть видео об измерении тока утечки автомобильного аккумулятора:

Дополнительная проверка

Может возникнуть ситуация, когда вы проверили ток утечки с извлечением предохранителей, но источник проблемы установить не удалось. Тогда нужно провести проверку мест, которые не защищены предохранителями. Это, к примеру, стартер и генератор. Ведь часто причиной разряда АКБ является некорректная работа генератора, который её просто не заряжает. О норме заряда аккумулятора автомобиля вы можете прочитать в статье по указанной ссылке.

Как проверить работоспособность генератора?

• выключаем зажигание, вынимаем ключ из замка, гасим все потребители тока в авто;
• подключаем щупы мультиметра к АКБ (чёрный к минусу, красный к плюсу);
• переводим мультиметр в режим измерения напряжения;
• включаем и измеряем напряжение (на полностью заряженной батарее значение равно 12,6─12,9 вольт);
• затем заводим двигатель, включаем ближний свет фар, печку, обогрев заднего стекла;
• снова измеряем напряжение на АКБ (в идеале напряжение должно быть 12,8─13,4 вольт. Максимальное значение 14,3 вольт).

О чём следует помнить?

При проведении профилактических работ с аккумулятором советуем проверять ток утечки автомобильного аккумулятора. На современном автомобиле нормой является значение 15─75 мА при выключенных потребителях бортовой сети.

В любом случае ток утечки, превышающий норму, нельзя игнорировать. Ведь это может закончиться не просто севшим аккумулятором, а ещё и возгоранием изношенной проводки. Будьте внимательны и удачи на дорогах! Если у вас есть дополнения или отзывы к статье, пишите их в комментариях ниже.
